Lesing av AMS data (AMS/HAN -> IoT)

[Odd]

17 timer siden, Blip! skrev:

Nå begynner det å bli vel konspiratorisk her



Jeg er ikke konspiratorisk, ei heller blåøyd.

Jeg er faktisk kontaktet av et selskap som ønsker å tjene penger på HAN grensesnittet mitt ved å tilby meg en løsning hvor jeg binder meg til å abonnere på data i deres skytjeneste.

[Blip!]

4 timer siden, Odd skrev:

Jeg er ikke konspiratorisk, ei heller blåøyd.

Jeg er faktisk kontaktet av et selskap som ønsker å tjene penger på HAN grensesnittet mitt ved å tilby meg en løsning hvor jeg binder meg til å abonnere på data i deres skytjeneste.

Det er åpenbart at det finnes mennesker og bedrifter som ønsker å tjene penger. Det er det vel ingenting galt i? Det jeg mener er konspiratoris er påstå at energiselskapene legger på kryptering for å forhindre at vi får (lovpålagt) rettmessig tilgang til data uten at det skal koste noe. Det er tom. mulig at selskapene har egeninteresse i å trenere tilgang. Enn så lenge har jeg tiltro til offentlige myndigheter når de sier at tilgang skal være mulig innen utgangen av 2018. Jeg har også tiltro til at kryptering er begrunnet ut fra personvernhensyn og ikke kommersielle hensyn.

[Moskus]

6 timer siden, Odd skrev:

Jeg er faktisk kontaktet av et selskap som ønsker å tjene penger på HAN grensesnittet mitt ved å tilby meg en løsning hvor jeg binder meg til å abonnere på data i deres skytjeneste.

Du kan vel si navnet på dem så vi vet hvem vi skal unngå...?

[Odd]

12 timer siden, Blip! skrev:

Enn så lenge har jeg tiltro til offentlige myndigheter når de sier at tilgang skal være mulig



Jeg tviler ikke på intensjonen til offentlige myndigheter, men til nettselskapene.

[Odd]

10 timer siden, Moskus skrev:

Du kan vel si navnet på dem så vi vet hvem vi skal unngå...



Nei, ikke nå i alle fall.

Jeg vil se hva de kommer opp med.

[xibriz]

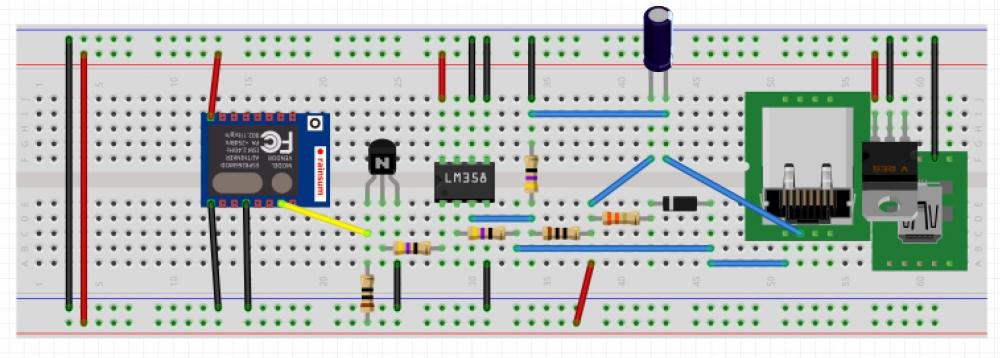

I mangel på andre prosjekter prøver jeg å optimalisere plasseringen på komponentene i kretsen jeg bruker. Frister veldig å bestille ett ferdig PCB.





[cpu22]

TSS721A



Jeg har omsider prøvd å kople til HAN-porten med en Texas TSS721A. Det går helt fint, bare man husker å kople til pin 15 (GND). Det hadde jeg glemt, så jeg startet på nytt noen dager senere og oppdaget det da jeg hadde klippet av de fleste komponentene som lot seg gjenbruke (brukte loddebolt første gang).



En annen lærdom var at kraftselskapet ikke nødvendigvis har åpnet HAN-porten selv om de sier det. Dette forsinket prosjektet med  nesten 3 måneder. Porten skulle vært åpnet i midten av november, men jeg fikk ikke signal før uti februar. Nå skal det sies at de trodde selv at porten var åpnet, de sendte til og med en ny HAN-modul i tilfelle det var feil med den.

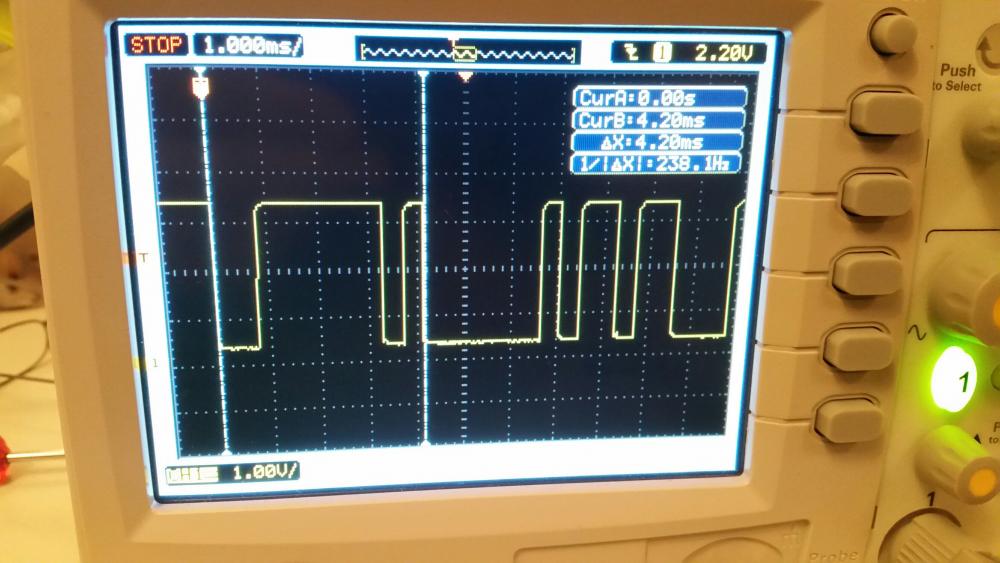

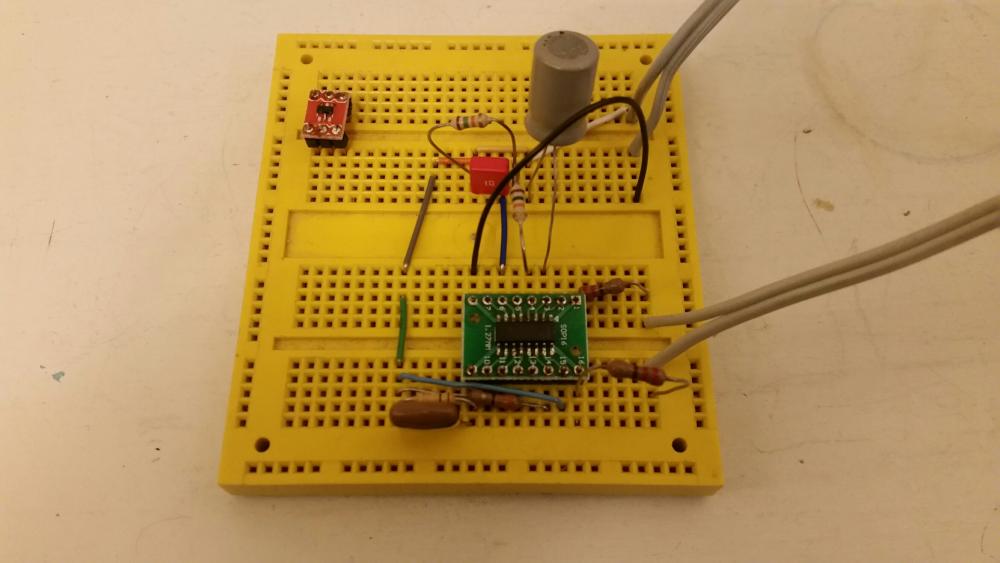

Så nå virker det heldigvis. Se vedlagte bilder. HAN-porten er koplet på ledningen nærmest kamera, og oscilloscopet er koplet direkte på pinne 15 (GND) og 8 (TX) på TSS721A. På skopet ser vi tydlig at meldingen begynner med 0x7e: start bit 0, 01111110, stop bit 1, totalt 10 bits mellom markørene. Jeg har også utelatt FET-transistoren som databladet anbefaler. Den står klar oppe til venstre i bildet, ikke tilkoplet.



For å slippe "luft-koplinger", har jeg gjort som @petersv og bestilt et ferdig kort fra aliexpress. @roarfred og @Tubez har også vært med og diskutert TSS721A tidligere.

[roarfred]

Veldig bra @cpu22! Regner med du også har koblet til en FTDI el.l. og fått lest ut maskinelt på TTL nivå? Har du en skisse til den totalt kretsen du kunne postet her?



[petersv]

On 1/26/2018 at 09:15, petersv said:

Jeg fant, jeg fant!



https://www.aliexpress.com/item/TSS721-Module-Board-M-BUS-To-TTL-with-RX-TX-Indicator-STM32-Development-Board-Free-Shipping/32751482255.html





Dette er TI-transceiveren med alt rundt som trengs for å gå fra M-BUS til TTL. Den har også som dere ser optokoblere, så da får man et skikkelig galvanisk skille, som nok er lurt hvis man skal bruke egen PSU til lavvoltsiden.



Kjøp dette, så slipper du å lodde, og i tillegg har det galvanisk skille

[xibriz]

1 time siden, petersv skrev:



Kjøp dette, så slipper du å lodde, og i tillegg har det galvanisk skille



Det er uten tvil ett bra funn  Men for min egen del handler det ikke om å "slippe å lodde"

[roarfred]

Denne saken er nok også kjekk for feilsøking evt. om en ønsker noe enkelt for direkte tilkobling til PC/Raspberry PI:

https://www.aliexpress.com/item/USB-transfer-MBUS-module-slave-module-communication-debug-alternative-TSS721/32719562958.html





[berland]

2 timer siden, roarfred skrev:

Denne saken er nok også kjekk for feilsøking evt. om en ønsker noe enkelt for direkte tilkobling til PC/Raspberry PI:

https://www.aliexpress.com/item/USB-transfer-MBUS-module-slave-module-communication-debug-alternative-TSS721/32719562958.html





Jeg har  bestilt denne. Har bedt om åpning av HAN-port, men BKK har ikke fått det til ennå ("for dårlig kommunikasjon til måleren min") - gjør ikke mye så lenge jeg venter på aliexpress uansett.

[cpu22]

TSS721A (forts)

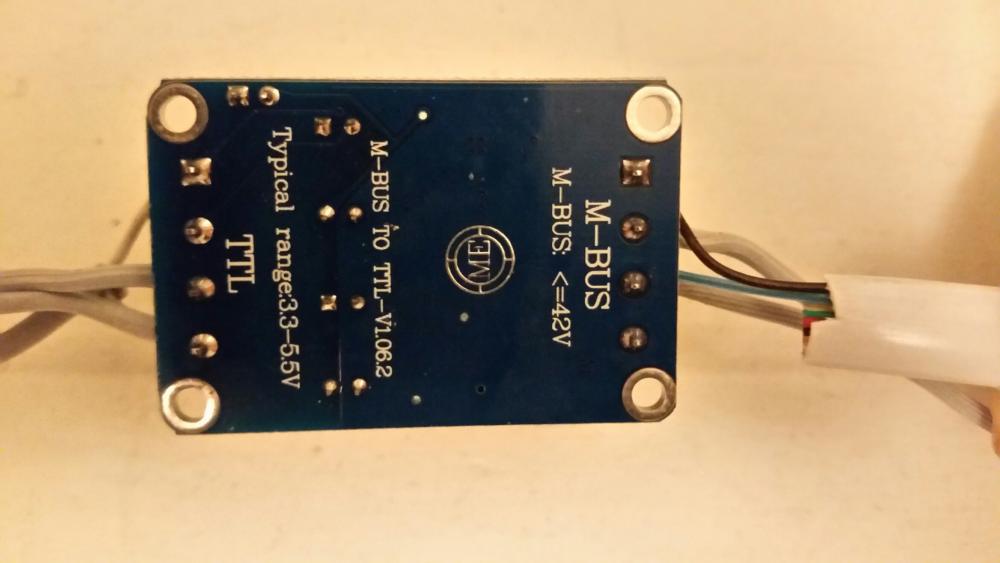

Pakke fra Aliexpress i dag, perfekt timing. Jeg prøvde dette kortet, men desverre virket det ikke helt som forventet. Ingen skjema, ingen bruksanvisning, så det blir litt gjetting.

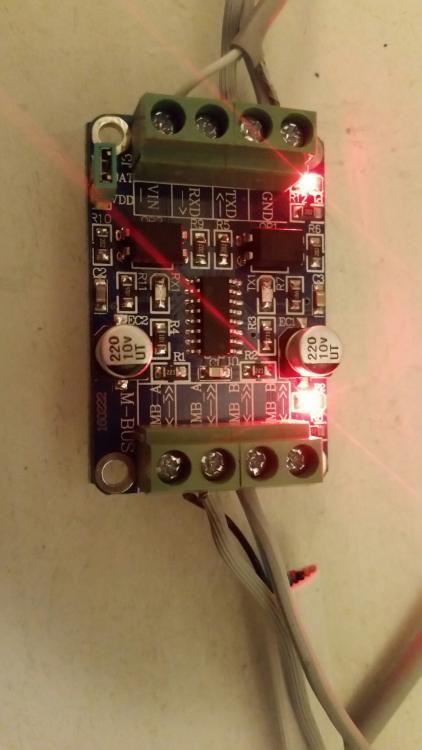

HAN-porten koples til i den ene enden, og det var en kraftig rød LED som lyste opp når den ble koplet til. Siden det er et galvanisk skille med optokopler, så koplet jeg til 5V i den andre enden (mellom GND og VIN). Da lyste en annen kraftig rød LED opp. Men det var intet signal å se på utgangen (TxD). RxD skal ikke brukes, siden HAN-porten ikke skal motta noe signal. Jeg målte på inngangen til optokopleren, og der så det helt fint ut, det "svingte" som bare det.



Det tyder på at det er et eller annet med optokopleren som ikke virker, eller som jeg ikke har skjønt. Vanskelig å feilsøke uten skjema, men det lar seg gjøre å tegne et. Det blir litt jobb. Nødløsningen blir å bypasse optokopleren, men da er det ikke lenger noe galvanisk skille.



Er det noen andre her som har prøvd dette kortet?



[Tubez]

Trodde at den ikke trengte 5 volt inn da den hentet dette ut fra M-bussen...



Har du prøvd å fjerne tilførselen på 5V og fjerne jumperen som står på brettet?



Edit:

Har du prøvd å bytte på ledningene fra måleren? [emoji14]



Edit: jeg har enda ikke mottatt mitt kort enda...

[cpu22]

14 hours ago, roarfred said:

Veldig bra @cpu22! Regner med du også har koblet til en FTDI el.l. og fått lest ut maskinelt på TTL nivå? Har du en skisse til den totalt kretsen du kunne postet her?



Jeg har ennå ikke koplet signalet til en prosessor, tenkte å bruke ESP8266 etter hvert. Ja, jeg kan godt poste skjema her, det er som i databladet, men jeg måtte finne noen av komponent-verdiene selv. Må bare tegne litt først.

[cpu22]

7 minutes ago, Tubez said:

Trodde at den ikke trengte 5 volt inn da den hentet dette ut fra M-bussen...



Har du prøvd å fjerne tilførselen på 5V og fjerne jumperen som står på brettet?



Edit:

Har du prøvd å bytte på ledningene fra måleren?

Jeg kan ha misforstått noe, men poenget med galvanisk skille er at de to sidene hverken har felles jord eller felles strømforsyning. En strømforsyning må man uansett ha, for HAN-porten har ikke strøm nok til å drive prosessoren som skal motta dataene etter hvert.



Nei, jeg har ikke byttet ledningene fra måleren, TSS721A har en intern bridge, så den skal virke begge veier. Dessuten så ser det bra ut på inngangen til opto-kopleren. Men jeg må nok prøve litt med og uten jumper og eksternt suply. Synd at de ikke leverer med skjema.

[Tubez]

Jeg kan ha misforstått noe, men poenget med galvanisk skille er at de to sidene hverken har felles jord eller felles strømforsyning. En strømforsyning må man uansett ha, for HAN-porten har ikke strøm nok til å drive prosessoren som skal motta dataene etter hvert.

Nei, jeg har ikke byttet ledningene fra måleren, TSS721A har en intern bridge, så den skal virke begge veier. Dessuten så ser det bra ut på inngangen til opto-kopleren. Men jeg må nok prøve litt med og uten jumper og eksternt suply. Synd at de ikke leverer med skjema.

Sant det, men jeg minnes å ha lest på siden som sendte den at man ikke trengte ekstern supply og at det galvanisk skillet er mer for å beskytte TX utgangen mot støy osv.. Kan hende jeg misforsto [emoji14]

[cpu22]

15 hours ago, petersv said:



Kjøp dette, så slipper du å lodde, og i tillegg har det galvanisk skille



WTF, en av optokoplerne er montert feil vei på mitt kort, og det er selvfølgelig TX, som jeg skal bruke. Jeg sjekket databladet, og fant ut at noe ikke stemte. Dessuten er de montert samme vei på bildet hos Aliexpress. På mitt kort er TX snudd 180 grader. Så det stemmer ikke at man slipper å lodde. ?

[Moskus]

8 timer siden, cpu22 skrev:



WTF, en av optokoplerne er montert feil vei på mitt kort, og det er selvfølgelig TX, som jeg skal bruke. Jeg sjekket databladet, og fant ut at noe ikke stemte. Dessuten er de montert samme vei på bildet hos Aliexpress. På mitt kort er TX snudd 180 grader. Så det stemmer ikke at man slipper å lodde.

Uheldig, men det BURDE være grei skuring å få tilsent et nytt.

[petersv]

Shiiiiiet, bra du fant ut av det. Jeg sjekker mitt når jeg kommer hjem. Måleren min står utenførs, så har ikke begynt enda å fundere på hvordan jeg på et vettug vis skal få signalet innendørs.

[Tubez]

Shiiiiiet, bra du fant ut av det. Jeg sjekker mitt når jeg kommer hjem. Måleren min står utenførs, så har ikke begynt enda å fundere på hvordan jeg på et vettug vis skal få signalet innendørs.

Borre et 16 mm fleksrør igjennom ytterveggen også trekke røret opp igjennom bunnen på TK-skapet? Men det får du nok ikke gjort før telaen i bakken har gitt seg [emoji14]

[petersv]

Nja, det går nok ikke, måleren står ikke på husveggen, men har en idé jeg må sjekke om kan gå, men det er et annet tema

[cpu22]

17 minutes ago, petersv said:

Nja, det går nok ikke, måleren står ikke på husveggen, men har en idé jeg må sjekke om kan gå, men det er et annet tema



Noen andre her foreslo å montere en stikkontakt ved siden av sikringene. Da kan du ta signalet inn på en ESP8266, som sender på WiFi inn i leiligheten. Så plugger du en 220V~ til 3.3V= inn i stikkontakten til å forsyne ESP8266 og optokopleren på TSS721A-kortet med strøm.

[Automatikk]

Et godt tips til husbyggere:



Alle nybygg skal ha utendørs inntaksskap ihht. NEK. Det finnes skap på markedet som har målerfelt i tillegg til svakstrømsfelt. SØRG FOR AT ELEKTRIKER legger ut cat6 og eventuelle elkstrakabler hit. Her skal også fiber/kabeltv leverandør legge seg inn, så et fiberrør inn til dataskap er også å foretrekke. Dette har vi heldigvis gjort på alle nybygg i ett par år allerede, slik at vi har kablet forbindelse melllm måler og dataskap ?

[ErikPropell]

http://redbridge.no



Hvem er det som frivillig gir fra seg alle strømdata til et kommersielt tredjepartsfirma? Og sannsynligvis atpåtil må betale penger for det.

Blir spennende å se hvor lenge de holder seg flytende. Har man et snev av personvernsinteresse, så holder man seg unna slikt.

Endret 23. februar 2018 av ErikPropell
