Anbefalte innlegg

Skrevet
Nja, det går nok ikke, måleren står ikke på husveggen, men har en idé jeg må sjekke om kan gå, men det er et annet tema [emoji6]
Skapet kan stå 10 meter unna, du graver bare ned røret mellom husveggen og skapet :)
Skrevet
1 time siden, ErikPropell skrev:

Ser forøvrig ut som Tronika tar inn Develco sitt HAN interface:

https://www.tronika.no/no/forbruksmalere/1070-han-interface-emizb-132.html



"Tomt på lager", men det kommer kanskje etterhvert. Er det noen som har testet dette?



Et par sider tidligere i tråden er det to slike til salgs...



Jeg er snakket med CTO i eWave - de lanserer denne ganske snart under sitt eget merkenavn. Den bruker «secure ZigBee», så han var usikker på om den da var låst til deres/Develcos hub eller ikke.

Skrevet
32 minutes ago, xibriz said:

Mens dere finner ut av TSS721A skal jeg bestille meg noen egenproduserte :)









Denne var jo veldig kompakt, og har alt som trengs. Hvor fant du den?

Skrevet (endret)
15 minutter siden, cpu22 skrev:



Denne var jo veldig kompakt, og har alt som trengs. Hvor fant du den?



Det er kretsen som @roarfred designet og @Andreas hjalp meg å feilsøke mot Kamstup-måleren som jeg har designet i Fritzing også plassert komponentene på ett PCB-kort.



Jeg har gjort noen forenklinger på kortet, som f.eks. at ESP-en har riktig firmware og støtter FOTA-oppgradering (noe koden min gjør).



Har bestillt 3-kort som jeg skal lodde komponenter på, så får vi se hvordan det går.



Kortet er 40x40mm :)

Endret av xibriz
Skrevet
1 hour ago, ZoRaC said:



Et par sider tidligere i tråden er det to slike til salgs...



Jeg er snakket med CTO i eWave - de lanserer denne ganske snart under sitt eget merkenavn. Den bruker «secure ZigBee», så han var usikker på om den da var låst til deres/Develcos hub eller ikke.

Jeg skal hente DEvelco sin Han interface på posten i dag. Så får vi se hva helgen bringer.



Skrevet (endret)
1 time siden, xibriz skrev:

Mens dere finner ut av TSS721A skal jeg bestille meg noen egenproduserte :)



Jeg er med og deler kostnadene hvis det er av intresse

Endret av Odd
  • Like 1
Skrevet
2 minutter siden, Odd skrev:



Jeg er med og deler kostnadene hvis det er av intresse





Jeg har bestilt tre kort i første omgang, for å se om det funker (kan jo hende jeg har bommet på design :P )



Hvis alt fungerer skal jeg release alle filer/koder på github så kan folk lage sine egne, evt så kanskje jeg sender ut noen for kostpris hvis noen mangler loddebolt :)



  • Like 2
Skrevet
3 timer siden, ErikPropell skrev:

Har man et snev av personvernsinteresse, så holder man seg unna slikt.

Ja... men markedet er nok mer en stort nok likevel. :(

Skrevet

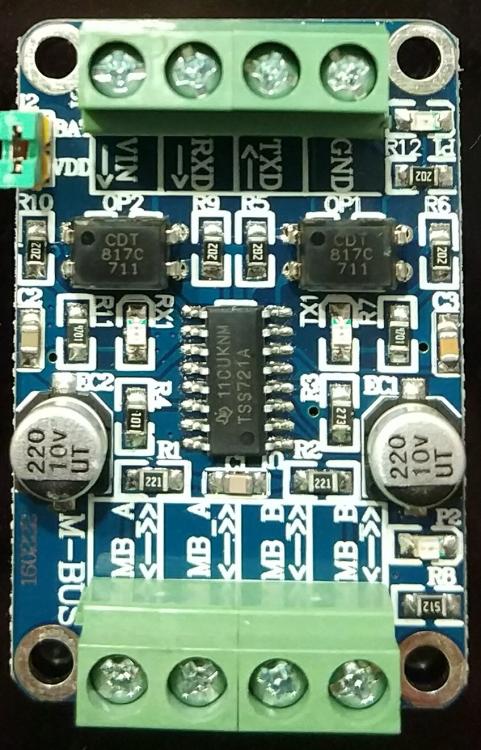

Sjekket kortet mitt fra Ali og det ser rett ut ang optokoblerne, så da var det nok en glipp på det ene. Mao. kan man trygt kjøpe det. Se vedlegg.


  • Like 2
Skrevet (endret)

Hvis OP er enig foreslår jeg å oppdatere førstepost med link til transceiveren fra Ali slik at de som kommer til tråden slipper å lese hundrevis av poster for å finne noe som fungerer enkelt ?

Endret av petersv
Skrevet
On 2/23/2018 at 12:52, Arne Johnny said:

Jeg skal hente DEvelco sin Han interface på posten i dag. Så får vi se hva helgen bringer.



Har du fått testet denne? Spent på om den fungerer brukbart.

Skrevet

Hva med en oppsummering?
Det er i alle fall fire potensielle løsninger i denne tråden.
Jeg for min sin del er egentlig på utkikk etter en løsning som er en fullverdig M-bus løsning.

Det vil si en som kan kommunisere begge veier da jeg har flere M-bus enheter.

Skrevet
46 minutes ago, Odd said:

Hva med en oppsummering?
Det er i alle fall fire potensielle løsninger i denne tråden.
Jeg for min sin del er egentlig på utkikk etter en løsning som er en fullverdig M-bus løsning.

Det vil si en som kan kommunisere begge veier da jeg har flere M-bus enheter.



Såvidt jeg har sett, er det 4 ønsker som går igjen her:

1) Lese data fra M-bus (åpenbart)

2) Skrive data til M-bus

3) Galvanisk isolasjon

4) Data til ESP8266



Den mest kompakte løsningen til nå, er kortet som @roarfred har lagd, den tilbyr 1) og 4), og har det som trengs for å lese data fra strømmålerne. Selv syntes jeg det er greit med det kortet fra AliExpress som det er bilde av over her. Det gir 1) og 2) og galvanisk skille (pkt. 3), men har ikke prosessor ombord, så det blir to kort. Jeg vet ikke hvilke andre to potensielle løsninger du nevner.



Hvis du skal sende på M-bus også, er jo TSS721A et perfekt valg. Den implementerer M-bus protokollen i en chip, og sparer deg for masse arbeid i forhold til å designe noe selv.



Så jeg syntes det optimale må være et kort med TSS721A, optokoplere og ESP8266. Men jeg har ikke sett noe slikt ennå.



Skrevet
18 minutter siden, cpu22 skrev:



Så jeg syntes det optimale må være et kort med TSS721A, optokoplere og ESP8266. Men jeg har ikke sett noe slikt ennå.





Enig, det må vi jo klare å designe selv :)

Skrevet
7 hours ago, Odd said:

Jeg for min sin del er egentlig på utkikk etter en løsning som er en fullverdig M-bus løsning.

Det vil si en som kan kommunisere begge veier da jeg har flere M-bus enheter.

Den billige alikretsen funker begge veier og kan kobles til NodeMCU, Raspberry PI, whatever på ttl.

Skrevet
18 timer siden, cpu22 skrev:

Så jeg syntes det optimale må være et kort med TSS721A, optokoplere og ESP8266



Jeg synes også denne løsningen er best.
Gjerne med et utlegg som gir deg mulighet til å plugge inn ESP8266 på kortet.

Skrevet
On 2/24/2018 at 13:56, ErikPropell said:

Har du fått testet denne? Spent på om den fungerer brukbart.

Jeg har desverre ikke fått dette til å virke. Develcoen tar i mot strøm fra Han porten på måleren og ut i fra bruksansvisningen så søker den etter zigbeenett. Men Deconzen klarer ikke å fange den opp.

Det er mindre enn 30 cm i mellom enhetene også så det burde ikke være noe avstandsissues.

Skrevet

Noen her som har erfaring med EMI HAN Interface? https://www.tronika.no/no/forbruksmalere/1070-han-interface-emizb-132.html

Jeg har utendørs strømskap med måler fra Kaifa og åpen HAN-port. Ulempen er at det ikke er tilgjengelig strøm det ute, så de fleste løsningene er uaktuelle. EMI HAN-interfacen trekker det den trenger fra porten, og ser grei ut.
Hadde vært en fordel med Z-Wave, men zigbee kan vel også gjøre nytten hvis man har en Raspberry med zigbee-utstyr?

Skrevet
26 minutter siden, Helgemor skrev:

Hadde vært en fordel med Z-Wave

Enig, hadde vært enklest med z-wave.

Antar at det gjelder flere her.



Med z-wave vil graf og alt fungere slik det er.
