Lesing av AMS data (AMS/HAN -> IoT)

[gskjold]

Hei,

Er det noen som har funnet mer ut av formatet fra Aidon? Jeg har eksperimentert litt med mine data og følgende stemme hvertfall veldig for min måler:

70-71: Forbruk fase 1 (W)

74-75: Forbruk fase 2 (W)

78-79: Forbruk fase 3 (W)



Jeg vet at målerene også kan måle produksjon/eksport av strøm, så da vil jeg anta følgende:

20-23: Eksport sum (kWh)

52-55: Eksport totalt (W)

72-73: Eksport fase 1 (W)

76-77: Eksport fase 2 (W)

80-81: Eksport fase 3 (W)



Noen som har solcellepanel og kan bekrefte?



Håpte å finne ut litt mer av formatet, men klarer ikke å gjette på de andre verdiene...

[nilsanmy]

Eg er veldig interessert i å lage ein maken modul som deg @roarfred. Eg ser for meg å få hjelp av kyndige personer.

Kva komponenter må eg handle inn?

[roarfred]

24 minutes ago, nilsanmy said:

Eg er veldig interessert i å lage ein maken modul som deg @roarfred. Eg ser for meg å få hjelp av kyndige personer.

Kva komponenter må eg handle inn?

Dette er nok riktig sted å begynne da: https://github.com/roarfred/AmsToMqttBridge/tree/master/Electrical/HAN_ESP_TSS721

Her finnes også komponentliste med direkte linker til digikey. ESP er mulig ikke tilgjengelig her, men kan finnes på eks. ebay, banggood, aliexpress, kjell&co el.l. til en billig penge



PS: Merk at det også finnes ferdige moduler å få kjøpt om du heller ønsker det, se evt. tråden "The easy way":



[xibriz]

På 4.4.2018 den 9.14, xibriz skrev:

Kanskje noen tar ansvar å lager en egen tråd for den typer bokser? IoTaWatt, EmonTx, homebrew løsninger osv.



Her er en til: https://engage.efergy.com/content/get-products

[ArnieO]

On 4/7/2018 at 08:38, xibriz said:



Klart. Jeg lagde det i Fritzing, så jeg legger ved filen her. Den inneholder breadboard, skjema og PCB.

AMS2.fzz

Takk! Dette er et betydelig enklere design enn @roarfred sitt. Du bruker ikke den spesialchippen (TSS721), men i stedet et enkelt komparatornettverk med standard op-amper. Det fungerer som det skal? ?

[xibriz]

3 minutter siden, ArnieO skrev:

Takk! Dette er et betydelig enklere design enn @roarfred sitt. Du bruker ikke den spesialchippen (TSS721), men i stedet et enkelt komparatornettverk med standard op-amper. Det fungerer som det skal?



Det har kjørt stabilt i minst en måned nå. Det er @Andreas på forumet her som er hjernen bak selve kretsen. Jeg kan ta æren for designet på PCBen

[ArnieO]

2 hours ago, xibriz said:



Det har kjørt stabilt i minst en måned nå. Det er @Andreas på forumet her som er hjernen bak selve kretsen. Jeg kan ta æren for designet på PCBen

Godt å høre! Og dette er jo så enkelt at det skal kunne loddes sammen på et Veroboard.

[Bullhill]

På 7.4.2018 den 8.38, xibriz skrev:



Klart. Jeg lagde det i Fritzing, så jeg legger ved filen her. Den inneholder breadboard, skjema og PCB.

AMS2.fzz

Kunne du legge ut bilde av hvordan det kobles skjematisk? Mangler ett par plugins for å åpne fila di

[xibriz]

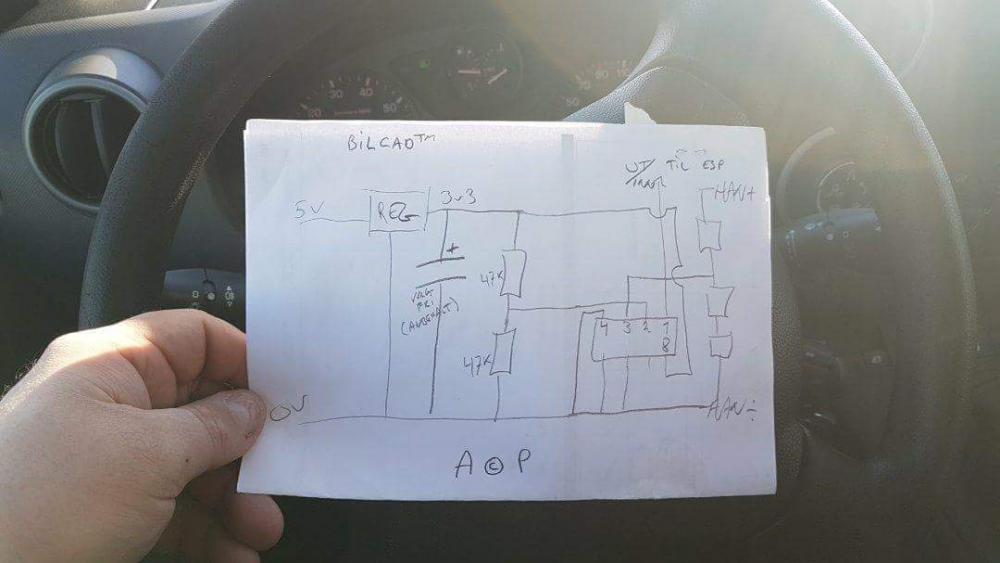

Her er orginalen. Til høyre er motstandene fra toppen å ned: 47k, 2k2, 2k2.



Jeg har byttet ut de 2k2 med en 4k3.

[ArnieO]

1 hour ago, Bullhill said:

Kunne du legge ut bilde av hvordan det kobles skjematisk? Mangler ett par plugins for å åpne fila di

Her er @xibriz sitt skjema fra Fritzing-fila hans (ryddet bare litt i skjemaet for å gjøre det mer leselig ?). OpAmpen er en vanlig LM358, men en hvilken som helst allround opamp kan nok brukes.

Spenningsregulatoren er angitt på skjemaet som variabel, men det som er brukt er vel en ikke-variabel 3,3V / 1A regulator (AMS/LM1117 el.l.)

[xibriz]

1 minutt siden, ArnieO skrev:

Her er @xibriz sitt skjema fra Fritzing-fila hans (ryddet bare litt i skjemaet for å gjøre det mer leselig ). OpAmpen er en vanlig LM358, men en hvilken som helst allround opamp kan nok brukes.

Spenningsregulatoren er angitt på skjemaet som variabel, men det som er brukt er vel en ikke-variabel 3,3V / 1A regulator (AMS/LM1117 el.l.)



Supert. NB! den motstanden på 4.7k er egentlig en 4k3. Og det er korrekt at spenningsregulatoren er en LM1117-3.3.

[backspace]

40 minutes ago, xibriz said:

Her er orginalen. Til høyre er motstandene fra toppen å ned: 47k, 2k2, 2k2.



Jeg har byttet ut de 2k2 med en 4k3.



Hvor kjøpte du Bilcad? ?  ?



[xibriz]

2 minutter siden, backspace skrev:



Hvor kjøpte du Bilcad?





Spør @Andreas, det er hans mesterverk (ref A©P nederst i midten av bildet)

Endret 10. april 2018 av xibriz

[Andreas]

BilCad kan bestilles på ditt lokale legekontor. Statssubsidiert er det også, så du trenger bare en blåresept...

Endret 10. april 2018 av Andreas

[Odd]

3 timer siden, xibriz skrev:

Her er orginalen. Til høyre er motstandene fra toppen å ned: 47k, 2k2, 2k2.



Jeg har byttet ut de 2k2 med en 4k3.



Enten kjører du under 40 km. i timen, eller så kjører du over 100 ... ? er det over 100 så svinger du i tillegg skart til venstre med ingen hender på rattet ...

[Christoffer]

19 minutes ago, Odd said:



Enten kjører du under 40 km. i timen, eller så kjører du over 100 ...  er det over 100 så svinger du i tillegg skart til venstre med ingen hender på rattet ...

Mtp at det er en Fransk bil er under 40 mest sannsynlig

[Marius]

@xibriz Ser jo ut som en meget elegant løsning. Jeg har 2 spm (mulig det er beskrevet tidligere her, men dette er en laaaang tråd ):

1. Kjører du @roarfreds arduino kode fra github eller må det tilpasninger til?

2. Hvordan programmerer du ESPen? Har bare gjort dette med USB/FTDI kabel og Arduino IDE tidligere, men ser ikke ut til at du har lagt ut de pinnene som trengs til det?

[xibriz]

53 minutter siden, Marius skrev:

@xibriz Ser jo ut som en meget elegant løsning. Jeg har 2 spm (mulig det er beskrevet tidligere her, men dette er en laaaang tråd ):

1. Kjører du @roarfreds arduino kode fra github eller må det tilpasninger til?

2. Hvordan programmerer du ESPen? Har bare gjort dette med USB/FTDI kabel og Arduino IDE tidligere, men ser ikke ut til at du har lagt ut de pinnene som trengs til det?



Jeg kjører en modifisert versjon av @roarfred sin kode. Før jeg lodder ESPen på kretskortet flasher jeg den via USB. Etter det bruker jeg Firmware-Over-The-Air hvis jeg må endre noe.

Endret 11. april 2018 av xibriz

[Tverfyll]

På 1.2.2018 den 4.27, Tortho skrev:

Hei, Nå har jeg ikke lest alle de 22 sidene, men har noen sett på denne? https://www.develcoproducts.com/products/meter-interfaces/emi-norwegian-han/



Denne får jo strøm via HAN-interfacet. Noen grunn for at @xibriz og @roarfred ikke har valgt å benytte seg av denne muligheten?

[xibriz]

3 minutter siden, Tverfyll skrev:

Denne får jo strøm via HAN-interfacet. Noen grunn for at @xibriz og @roarfred ikke har valgt å benytte seg av denne muligheten?



Kortversjonen er vel: Ja, det er en årsak.



Uten å gå i for mye detaljer så er det to grunner:
1. ESP8266 som vi har brukt trekker myyye mer strøm enn en microkontroller som sender på ZigBee eller Z-Wave i stedet for WiFi

2. Det er forskjellig spesifikasjoner mellom de 3 målertypene (Kaifa, Kamstrup og Aidon) om hvor mye strøm de klarer å levere over HAN-porten. Kamstrup kommer dårligst ut.

[ZoRaC]

7 minutter siden, Tverfyll skrev:

Denne får jo strøm via HAN-interfacet. Noen grunn for at @xibriz og @roarfred ikke har valgt å benytte seg av denne muligheten?



1. Den er dyr: https://www.tronika.no/no/forbruksmalere/1070-han-interface-emizb-132.html

2. Den krever at man har en ZigBee-gateway som støtter den (men det kan hende flere av oss allerede har i form av ConBee/Raspbee: https://github.com/dresden-elektronik/deconz-rest-plugin/issues/502#issuecomment-375878823)

3. Man er avhengig av at dagens løsning for kobling mellom smarthussystemet og deCONZ også støtter det (f.eks JowiHue-plugin for HomeSeer)

Endret 11. april 2018 av ZoRaC
La til pkt 3

[xibriz]

2 minutter siden, ZoRaC skrev:



1. Den er dyr: https://www.tronika.no/no/forbruksmalere/1070-han-interface-emizb-132.html

2. Den krever at man har en ZigBee-gateway som støtter den (men det kan hende flere av oss allerede har i form av ConBee/Raspbee: https://github.com/dresden-elektronik/deconz-rest-plugin/issues/502)



Jeg tror han mente "hvorfor vi ikke henter strøm fra HAN-porten?", ikke "hvorfor vi ikke kaster penger ut av vinduet?"

[Tverfyll]

3 minutter siden, xibriz skrev:



Kortversjonen er vel: Ja, det er en årsak.



Uten å gå i for mye detaljer så er det to grunner:
1. ESP8266 som vi har brukt trekker myyye mer strøm enn en microkontroller som sender på ZigBee eller Z-Wave i stedet for WiFi

2. Det er forskjellig spesifikasjoner mellom de 3 målertypene (Kaifa, Kamstrup og Aidon) om hvor mye strøm de klarer å levere over HAN-porten. Kamstrup kommer dårligst ut.

Det forklarer jo. Dumt at en AMS-måler som kan "levere" 80A, ikke klarer å levere noe som helst ut på HAN porten...



2 minutter siden, ZoRaC skrev:



1. Den er dyr: https://www.tronika.no/no/forbruksmalere/1070-han-interface-emizb-132.html

2. Den krever at man har en ZigBee-gateway som støtter den (men det kan hende flere av oss allerede har i form av ConBee/Raspbee: https://github.com/dresden-elektronik/deconz-rest-plugin/issues/502#issuecomment-375878823)

Tenkte mer på den delen om at strøm for å drive controlleren hentes fra HAN-porten.

[ZoRaC]

2 minutter siden, xibriz skrev:

Jeg tror han mente "hvorfor vi ikke henter strøm fra HAN-porten?", ikke "hvorfor vi ikke kaster penger ut av vinduet?"



1 minutt siden, Tverfyll skrev:

Tenkte mer på den delen om at strøm for å drive controlleren hentes fra HAN-porten.



Aha!

Men det har vi jo diskutert for titalls sider siden...

[xibriz]

1 minutt siden, ZoRaC skrev:





Aha!

Men det har vi jo diskutert for titalls sider siden...



Kanskje tilogmed ett titalls ganger også ?
