1 hour ago, Marius-H said:

For dere som bruker ekstern strøm, enten som batteri eller via en eks en lader. Har dere dingsen deres inni skapet? Eller har du nettverkskabel til skapet, og dingsen din utenfor?



Jeg har strukket et rør fra sikringsskapet over til mitt tekniske skap og har den der. Dette er en god løsning i forhold til å få bra wifi signal.

[AleksanderLT]

1 hour ago, gskjold said:



Jeg har strukket et rør fra sikringsskapet over til mitt tekniske skap og har den der. Dette er en god løsning i forhold til å få bra wifi signal.

@Marius-H

Jeg har strukket en TP-kabel igjennom bunnen (borret hull) og brukt nippel for å være nærmere forskrifter, ellers kan det være inspeksjon/kontroll setter avvik.


[tronde]

Hvis dere skal dra svakstrøm ut av sikringsskapet er det ikke populært å legge den i samme rør eller kanal som nettspenningen med mindre kabelen minst har isolasjonsklasse tilsvarende høyeste spenning. Det er visst OK med samme kanal dersom den ligger i separat kammer. Det finnes korrugerte plastrør som kan splittes på langs, men de er visst ikke godtatt som ekstra isolasjon. Hel strømpe med kjent klasse skal være OK. I prinsippet skal nye skap være dobbeltisolert sett fra brukeren, så det er ikke noe vits i å kline svakstrømmen inntil noe med nettspenning.



Man bør også tenke seg godt om når man kopler til noe med USB. Der kan det flyte mange rare strømmer rundt via jordledninger. Jeg har bare sett på Aidon-måleren, og de krever galvanisk skille på HAN-porten hvis den skal koples til noe nettdrevet. Der kommer problematikken med USB og jord inn. Det er ikke sikkert at det blir tilstrekkelig skille, selv om det ser slik ut ved første øyekast.



Jeg er ikke elektriker, så det er helt sikkert flere ting de kan finne på å bry seg med.







Det finnes en brukbar FAQ fra NEK som dekker flere av standardene.

https://www.nek.no/standarder/faq/



DSB utgir et blad som heter "Elsikkerhet". Det er i praksis der de informerer om tolkninger og nyheter. Er vanligvis bryet verdt å kikke i.

https://www.dsb.no/menyartikler/publikasjoner-og-bibliotek/nyhetsbladet-elsikkerhet/

[cpu22]

Jeg har masse strøm i sikringsskapet, så jeg satte inn et 5V power supply som passer DIN-skinne. Fordelene er:

• Du slipper å tenke ut lure måter å hente power fra M-bussen på
• Det er bare en kort power-ledning til HAN-interfacet, som likevel er plassert i sikringsboksen.
• Ut fra HAN-interfacet er det WiFi, så ingen eksterne ledninger.
• Koster riktignok over 100-lappen, men du slipper en del annet styr.

Power supplyet er til venstre på bildet.

[Dag Sunde]

7 minutter siden, cpu22 skrev:

Jeg har masse strøm i sikringsskapet, så jeg satte inn et 5V power supply som passer DIN-skinne. Fordelene er:

• Du slipper å tenke ut lure måter å hente power fra M-bussen på
• Det er bare en kort power-ledning til HAN-interfacet, som likevel er plassert i sikringsboksen.
• Ut fra HAN-interfacet er det WiFi, så ingen eksterne ledninger.
• Koster riktignok over 100-lappen, men du slipper en del annet styr.

Power supplyet er til venstre på bildet.

Hvilket HAN interface bruker du, som har wifi?

[cpu22]

Det er en av de første som ble lagd i denne tråden fra "roarfred", HAN til MQTT interface med ESP8266.

[Bjørn Mork]

6 hours ago, Marius-H said:

For dere som bruker ekstern strøm, enten som batteri eller via en eks en lader. Har dere dingsen deres inni skapet? Eller har du nettverkskabel til skapet, og dingsen din utenfor?

Har strukket nettverkskabel ut av skapet.  Manglet forskriftsmessig tetning av eksisterende gjennomføringer når dette ble gjort, så det var en enkel ting å gjøre ?  Tetning er på plass nå etter at tilsyn påpekte problemet.  Og da ble det jo tettet med nettverks-kabelen installert.



Gjorde det ikke slik primært pga ønske om å ha dingsen utenfor, men fordi det var noen meter fra skapet og bort til USB-porten den skulle kobles til.  Valget mellom lang HAN-kabel eller lang USB-kabel er enkelt.5V er ikke mye og blir gjerne litt for lite om kabelen er lang.

[Dag Sunde]

Jeg bruker en av de fra ali express, 1 stk 10m patchekabel dinglende ut av skapet, ned trappa, og inn på "lekerommet" mitt.

(fruen bare ler)...



[ArnieO]

10 hours ago, Marius-H said:

For dere som bruker ekstern strøm, enten som batteri eller via en eks en lader. Har dere dingsen deres inni skapet? Eller har du nettverkskabel til skapet, og dingsen din utenfor?

Jeg har den inni skapet, med Wifi ut (ikke nettverkskabel). Stålskap, så jeg er overrasket over at signalet kommer ut. ESP-ens RSSI måling viser så lite som ca -90 dBm når jeg lukker skapdøra - men signalet tikker likevel inn på MQTT-serveren.

[tronde]

På 9.2.2020 den 13.37, gskjold skrev:

Da er testingen ferdig og release av v1.0.0 er lagt ut:

https://github.com/gskjold/AmsToMqttBridge/releases/tag/v1.0.0



Takk til alle som har bidratt!



@tronde Du kan nå koble GPIO4 (D2) til GND og trykke reset for å tvinge den inn i AP mode. Husk å ta bort jumperen før du lagrer oppsettet.

Jeg prøver såvidt å få til MQTT med miserabelt resultat.



Når jeg aktiverer MQTT i config på wmos D1 mini, får jeg aldri mer kontakt med kortet før jeg tar en reset og får det opp som AP.  Betyr aktivert MQTT at det ikke skal være tilgjengelig mer fra nettleser?





[ArnieO]

1 minute ago, tronde said:

Betyr aktivert MQTT at det ikke skal være tilgjengelig mer fra nettleser?

Neida, begge går i parallell. Det må være et annet problem du har.

[tronde]

Må finne ut hva det er da... Funker helt fint så lenge jeg ikke krysser av for MQTT.

[gskjold]

8 minutes ago, tronde said:

Må finne ut hva det er da... Funker helt fint så lenge jeg ikke krysser av for MQTT.



Skal eksperimentere litt en dag jeg har tid. Feilhåndtering i denne koden er ikke spesielt bra, så det kan være den møter en feil den ikke kommer seg ut av. Har du noe spesielle tegn i noen av feltene? Tenker om den trigger på noe der. Jeg har IP i hostname og kun bokstaver i resterende config felt. Tenker om den kanskje trigger på noe innhold i et felt. Har forøvrig heller aldri prøvd uten user og pass.

[ArnieO]

8 minutes ago, gskjold said:

Jeg har IP i hostname og kun bokstaver i resterende config felt.

Jeg så at @tronde stilte spørsmål lengre oppe om enkle måter å få til MQTT på.

Dersom han har forsøkt med en nettbasert MQTT server (http://ettellerannet og ikke en med IP fra lokanettverket sitt) så er kanskje det årsaken?

[cpu22]

23 hours ago, tronde said:

Hva er en enkel måte å komme igang med å se på MQTT på PC / windows?



Jeg må begynne et sted, og nå er det vel noen fornuftige data å se på fra måleren? Vil helst ikke begynne  med Linux og Rapi før jeg får sett mer på Linux. Sist jeg brukte det var en tidlig utgave av SuSE for mer enn 20 år siden...



Hvis målet er å se MQTT-meldinger uten å mekke et system selv, kan du bruke en MQTT broker på "nettet", f. eks. https://test.mosquitto.org/

Så kan du abonnere på meldinger derfra vha. telefonen, Det finnes et utall MQTT klienter der ute. Jeg har brukt denne: https://apps.apple.com/us/app/mqttool/id1085976398

[tronde]

23 minutter siden, gskjold skrev:



Skal eksperimentere litt en dag jeg har tid. Feilhåndtering i denne koden er ikke spesielt bra, så det kan være den møter en feil den ikke kommer seg ut av. Har du noe spesielle tegn i noen av feltene? Tenker om den trigger på noe der. Jeg har IP i hostname og kun bokstaver i resterende config felt. Tenker om den kanskje trigger på noe innhold i et felt. Har forøvrig heller aldri prøvd uten user og pass.

Jeg har prøvd litt forskjellig, men ikke noen som ikke er i det engelske alfabetet.  Den konker ut hvis det kun står portnummeret også.



Nå har jeg ikke noe peiling på hva jeg gjør med MQTT, men det virker som om noe går helt i vranglås uten grunn.



Jeg har ikke hastverk, så ta den tiden du trenger.

[tronde]

1 minutt siden, cpu22 skrev:



Hvis målet er å se MQTT-meldinger uten å mekke et system selv, kan du bruke en MQTT broker på "nettet", f. eks. https://test.mosquitto.org/

Så kan du abonnere på meldinger derfra vha. telefonen, Det finnes et utall MQTT klienter der ute. Jeg har brukt denne: https://apps.apple.com/us/app/mqttool/id1085976398

Jeg kikket litt den retningen også. Tror jeg skal lese litt mer. Har fått i gang en lokal server som MQTT.fx klarer å kople seg til, men der stopper det. Kan være konfigtrøbbel i senderenden, men den er litt slitsom når den låser seg for hvert forsøk.

[tronde]

21 minutter siden, ArnieO skrev:

Jeg så at @tronde stilte spørsmål lengre oppe om enkle måter å få til MQTT på.

Dersom han har forsøkt med en nettbasert MQTT server (http://ettellerannet og ikke en med IP fra lokanettverket sitt) så er kanskje det årsaken?

Jeg har ikke prøvd med annet en lokal server. Burde ikke konke ut totalt uansett, synes jeg.

[tronde]

1 time siden, gskjold skrev:



Skal eksperimentere litt en dag jeg har tid. Feilhåndtering i denne koden er ikke spesielt bra, så det kan være den møter en feil den ikke kommer seg ut av. Har du noe spesielle tegn i noen av feltene? Tenker om den trigger på noe der. Jeg har IP i hostname og kun bokstaver i resterende config felt. Tenker om den kanskje trigger på noe innhold i et felt. Har forøvrig heller aldri prøvd uten user og pass.

Prøvd litt mer.

Når jeg aktiverer MQTT får jeg ikke tak i den via IP-adressen, men den er synlig som enhet på nettet med den adressen den skal ha. Hvis jeg kutter strømmen forsvinner den. Kopler til strømmen på nytt, og den kommer tilbake som synlig med riktig IP. Det kan vel tyde på at web-serveren ikke starter?

[gskjold]

7 hours ago, tronde said:

Prøvd litt mer.

Når jeg aktiverer MQTT får jeg ikke tak i den via IP-adressen, men den er synlig som enhet på nettet med den adressen den skal ha. Hvis jeg kutter strømmen forsvinner den. Kopler til strømmen på nytt, og den kommer tilbake som synlig med riktig IP. Det kan vel tyde på at web-serveren ikke starter?



Det er en god indikator for min teori. Jeg tror den står å kobler seg til MQTT evig uten å få det til. Den vil da aldri ha ressurser til å ta i mot forespørsler fra web serveren. Jeg har lagt merke til denne biten i koden før og tenkt at den var uheldig, men aldri gjort noe med det. I utgangspunktet var det kun mulig med config i AP mode og deretter bare ta i mot meldinger fra HAN og sende til MQTT, så da var ikke dette et problem, men nå som jeg har tilgjengeliggjort web server mens den kjører så blir det åpenbart et problem. Får se om jeg har tid å plukke opp koden ila dagen og gjøre en kjapp fiks på dette. Forøvrig ligger det i planen å forbedre feilhåndtering generelt fremover mot v1.1.0.

[gskjold]

Dette stemte ganske bra. Satte opp en d1 mini med feil config og web server sluttet å svare. Har gjort en kjapp bugfix på dette og den ser ut til å fungere korrekt, både med og uten MQTT config. Ulempen akkurat nå er selvfølgelig at feilmeldingen den får fra MQTT ikke viser i UI, så du har egentlig dårlig tilbakemelding foreløpig. Ligger i planen å eksponere dette i UI. Legger ved firmware, branch: dev-v1.0.1



Kan også nevne at MQTT port bare var til pynt og ble aldri faktisk brukt i tilkoblingen. Dette er også fikset nå.

firmware.bin

[tronde]

Takk!

Jeg kan konstatere at den nå starter OK med MQTT aktivert. Har ikke tid til å prøve mer med den nå, men det blir sikkert noen dumme spørsmål etter hvert...

[gbjøru]

10 minutter siden, tronde skrev:

Takk!

Jeg kan konstatere at den nå starter OK med MQTT aktivert. Har ikke tid til å prøve mer med den nå, men det blir sikkert noen dumme spørsmål etter hvert...

For oss som ikke er helt oppegående på disse temaene så liker vi at du stiller spørsmålene? De er helt sikkert ikke dumme.

[Rob]

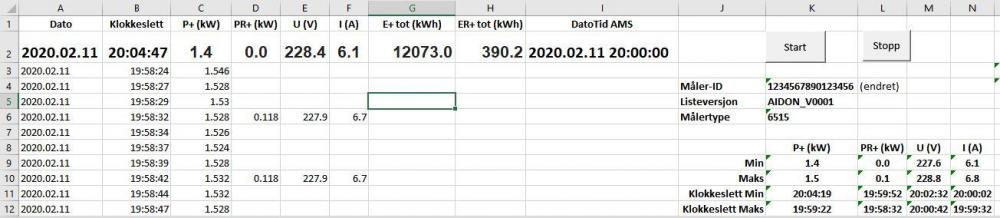

Da fikk jeg laget noe i Excel / VIsual Basic som leser og logger fra HAN porten rett til en pc, se skjermbilde. Om noen har behov for noe slikt er det bare å ta kontakt.

[tronde]

Etter litt lobotomering har jeg fått liv i dyret.

Ser ut til å utelate verdi for reaktiv effekt for Aidon 6525.

Er resten slik jeg kan forvente?



Bruker MQTT-fx for å lese.

Dette kommer ut der:



{"id":"CC:50:E3:5B:5B:9E",     mac-adresse for ESP-en

"up":323859,                           kjøretid i ms for ESP-en ?

"t":0,                                         hva er dette? Mener å ha sett noe om DS18B20 tempsensor. Er det for den? Hvis ja, hvordan kople til?



"data":{"lv":"AIDON_V0001","id":"7359nnnnnnn","type":"6525"    Data for måleren. Jeg har redigert serienummer. Ser ut til å være OK

,"P":4669,                                               Aktiv effekt import. OK

"Q":0,                                                      Reaktiv effekt import.    DENNE ER FEIL.   Er ikke null hos meg.

"I1":14.1,"I2":0,"I3":5.5,                        Strømmene. Måleren gir ikke ut I2, så 0 er OK.

"U1":241.8,"U2":244,"U3":244.4}}       Spenningene. Ser ut til å stemme.
