berlands smarthus

[berland]

Huset har fått hjemmelagd programvare for pris-styrt oppvarming (varmer opp huset i billige timer). Se egen tråd. Etter noen iterasjoner tror jeg at jeg nå har fjernet første runde med bugs, slik at beregningen av besparelsen er noenlunde riktig. For de neste 24 timer er den hele 12 øre!! Da gjør det ikke noe særlig at BKK ikke har klart å få kontakt med min AMS-enhet ennå så jeg betaler fremdeles på estimert forbruk..



Endret 22. mars 2018 av berland

[berland]

Oppdatering:

• Antall Multireg/Heatit varmekabeltermostater er nå oppe i 13. Da er det ikke flere igjen bortsett fra de to i garasje som skal styres med annet opplegg. Det gikk ikke å stoppe.
• Flere Philips Hue-lamper
• Fibaro Dimmer 2 har erstattet noen av Gira-dimmerene som kun kunne styres gjennom Gira-løsninger (og mitt eget hack)
• 5 stk Multisensor 6. Lys styres av bevegelse, med forskjellig lysstyrker gjennom døgnet
• Kun ett rom mangler smart lysstyring pga. trøbbel  med å finne riktig løsning - ordnes før sommeren. Alle andre lysbrytere er til pynt.
• Fargeled-lamper har døgnsyklus for fargetemperatur (hvitnivå - faktiske "farger" brukes ikke stort).
• Utelys styres av en Qubino DIN dimmer i sikringsskap. Bare slik at det blir tydelig for alle naboer når husserveren går ned. Ulikt lysnivå avhengig av klokkeslett og solas høyde over horisont. Lite å hente siden de eksisterende pærene ikke kunne dimmes mye.



Planer videre:

• Motorisert rullegardin på ett barnerom (motor bestilt).
• Vurdere utepærer som kan dimmes mer ned.
• Koble seg på 8V ringetrafo for å kunne gjøre ringeklokka smart. ESP8266-løsning.
• RPI koblet til HAN-port i sikringsskap for å lese av AMS-data (foreløpig er måleren død, sender nada, feilmeldt)
• Vurdere å programmere noe som sørger for at huset forholder seg til et øvre tak på effektuttak til vinteren. Jeg har noe over 15kW styrbar effekt.



Ikke-sanksjonerte planer:

• Kvitte seg med alt Gira-utstyr.

Endret 27. april 2018 av berland

[berland]

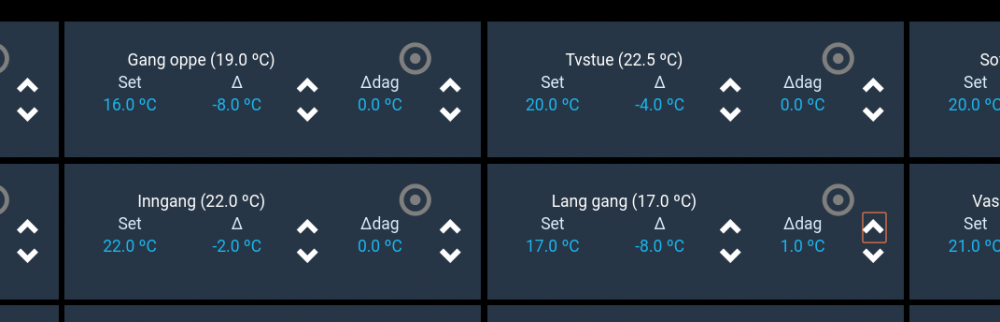

Jeg har laget et utvidet kontrollpanel for varmekablene. Hver varmekabel har to "delta-temperaturer", som er egne virtuelle enheter i OpenHAB. Settpunkt for alle varmekabler er da sum av mastertemperatur for huset, og disse to deltatemperaturene. Den ene deltatemperaturen er "permanent" og brukes som kalibrering både for temperatursensoren og som kalibrering av hvor varmt jeg ønsker det det gitt rom. Den andre deltatemperaturen gjelder bare fram til midnatt, så blir den resatt til null. Denne er tiltenkt daglige ønsker om hvor varmt det skal være en viss plass. Tanke nr. 2 med deltatemperatur nr. 2 er å ha programvare som justerer denne deltatemperaturen opp og ned for å tilpasse seg eventuelle maksimale effektgrenser.



Den grå sirkelen i bildet under blir rød på de varmekabler som er aktive for øyeblikket.

[berland]

Til Grafana fant jeg en pen plugin for tidslinjevisualisering, https://grafana.com/plugins/natel-discrete-panel, og en slik har jeg hatt lyst på lenge. Jeg har laget slike for garasjen, ventilasjonsanlegget, badene, varmekablene, og for vaskerommet - vist her som eksempel.

[berland]

På 27.4.2018 den 21.36, berland skrev:



Planer videre:

• Motorisert rullegardin på ett barnerom (motor bestilt).
• Vurdere utepærer som kan dimmes mer ned.
• Koble seg på 8V ringetrafo for å kunne gjøre ringeklokka smart. ESP8266-løsning.
• RPI koblet til HAN-port i sikringsskap for å lese av AMS-data (foreløpig er måleren død, sender nada, feilmeldt)
• Vurdere å programmere noe som sørger for at huset forholder seg til et øvre tak på effektuttak til vinteren. Jeg har noe over 15kW styrbar effekt.

Motorisert rullegardin - ✔️

Smart ringeklokke ✔️ (egen tråd)

AMS-leser med RPI ✔️ (men hadde nok heller valgt Tibber Pulse om den var tilgjengelig allerede)



I tillegg: Temperatursensorer på varmtvannstank. (kommentar i annen tråd)



[berland]

Varmtvannstanken fikk smartstyring. Dette har kjørt nå i en hel måned uten uhell (som f.eks. tomt for varmtvann i springen).  Beregnet besparelse ligger på rundt 30-40 øre i døgnet siste måned.





[berland]

To dumme varmekabeltermostater som varmer betonggulv i garasje og verksted  i tilknytning til huset kunne styres med noen potensialfrie innganger for å aktiver nattsenking og frostvakt. Elektriker installerte 24V reléer i sikringsskap på DIN-skinne for å unngå  kombinere hjemme-elektronikk og 230V.  Styringen er da å aktivere "nattsenking" i alle døgnets timer utenom den billigste. I disse rommene trengs ikke komforttemperatur (13-15 i verksted om vinteren, frostfritt i garasjen om vinteren).



"Frostvakt" betyr at temperaturen settes opp noen grader i forhold til innstilt temperatur på termostaten, dette kan evnt. bli aktuelt om strømmen virkelig nesten blir gratis noen timer i framtida.



Takk til alle som kom med tips i tråden:



[berland]

En kompressor med distribuert trykkluft har fått smart-sensor for trykkovervåking opp til 10 bar,





[DrFunk]

Fantastisk inspirerende  hvor vanskelig er det å implementere i openhab vs hassio/hs3? UI ser jo fantastisk bra ut

Endret 4. januar 2019 av DrFunk

[berland]

Jeg har ikke erfaring med annet enn OpenHAB, så jeg er ikke riktig person til å klare sammenligne..



Smarthuset mitt består av 4000 linjer med regelkode i OpenHAB DSL (regelmotorspråket - en variant av Java), pluss noen tusen linjer Python. Det er ikke mulig å gjøre alt jeg gjør uten å programmere det selv. For HassIO hadde det vel da vært Python, og for HS3 vet jeg ikke. Jeg vil gjette på at siden direkte programmering av regler ikke er fokus verken i HassIO (yaml) eller HS3, så hadde det vært vanskeligere der.



NB: Jeg er ikke fan av DSL-språket til OpenHAB, så de linjene jeg har med Python (f.eks. kode for strømoptimalisering) er fordi jeg hopper over til Python med en gang DSL blir for klønete. OpenHAB har en ny eksperimentell regelmotor som skal støtte programmering av alt i Python (den ser bra ut) og som samtidig skal gi mulighet for grafisk (les: web) programmering av regler.

[zeM]

På 22.10.2017 den 23.21, berland skrev:



Jeg har søkt på nett jevnlig etter løsninger for å integrere min Gira med OpenHAB, men ingen løsninger har dukket opp. RFLink kan fås med programvare for å lese av Funkbus ser det ut som, men ikke sende kommandoer, så da har jeg avventet innkjøp av det. Antar det er teoretisk mulig å kjøpe dyr Gira-maskinvare, og koble det med OpenHAB via KNX, men det frister lite.

Hei Berland! Denne posten starter å bli litt gammel, men nye RFXTRX433XL kortet fra rfx.com (kan også kjøpes på Kjell & Company) støtter å sende Gira fjernkontroll kommandoer så lenge du bruker ID: 3FCC og parer RFXTRX og dimmere med denne ID-en.

Men har ikke funnet noen hjemmeautomasjons software som støtter å sende "gira" telegramer. Fungerer og testet med RFXmngr:







[berland]

På 3.2.2019 den 19.59, zeM skrev:

Hei Berland! Denne posten starter å bli litt gammel, men nye RFXTRX433XL kortet fra rfx.com (kan også kjøpes på Kjell & Company) støtter å sende Gira fjernkontroll kommandoer så lenge du bruker ID: 3FCC og parer RFXTRX og dimmere med denne ID-en.

Men har ikke funnet noen hjemmeautomasjons software som støtter å sende "gira" telegramer. Fungerer og testet med RFXmngr:

Takk for tips! Denne muligheten med nytt RFX-kort kommer nok litt for sent, da jeg har byttet ut alle Gira-dimmere bortsett fra stue/kjøkken/gang med Fibaro-dimmer 2. Så jeg har bare én sone igjen (dvs. ser ikke behovet for å styre det som er igjen separat), og da funker hjemmemekk-løsningen med ESP8266 upåklagelig. (har noen Gira-dimmere/aktuatorer til salgs hvis noen skulle være interessert)





[berland]

Måling av kompost- og hagejord-temperatur ble bygget sent 2018:



[berland]

Byttet fra OpenHAB DSL-språk for automatisering til OpenHAB Jythons (Python 2.7), dette ble gjort høst 2020 og tok noen måneder. Python for å kode automatiseringen passer meg svært mye bedre enn DSL-språket, og har fjernet mange (av mine) bugs og gjort flere ting mer robust.  Jeg har 5000 linjer med slik kode fordelt på 250 regler, dette utgjør "kjernen" av automatiseringen i huset.

[berland]

Ny hardware i løpet av 2020. Gammel hus-server kjørte Ubuntu 16.04LTS, og trengte oppdatering til 20.04. Siden man ikke lar smarthuset være dysfunksjonelt, så må man ha overgangshardware,  så en ny datamaskin ble bygget for formålet.



CPU: i7-7700K (4-kjerne) (arvet fra en annen maskin i huset)

32 GB RAM

512Gb M2.SSD



Satt inn i et Silverstone MILO03B kabinett:

Hardware er skikkelig overkill for å kjøre smarthus, men gjør vedlikehold utrolig behagelig, og så er noen i huset fornøyd med at det er kraft nok til å kjøre Minecraft-servere og annet snacks.



Jeg har noen Telldus-temperatursensorer (og en Nexa-bryter). Telldus-programvaren er grovt utdatert, og lar seg ikke kompilere på Ubuntu 20.04. Løsningen etter noe styr var å kjøre en Ubuntu 14.04 i et docker-bilde, der Telldus-programvaren kjører (med tilgang til den Telldus-USB-dings), og som sender info videre på MQTT (eget script) til OpenHAB.
