KNX-installasjonen hos Bronson

[Bronson]

Hoi!



Siden det er få her som har blogget med KNX, får jeg vise ansvar og forklare hvordan jeg har gjort det hjemme hos oss. Husstanden består av samboer, en katt, en hund og meg.



Boligen vi bor er i er en klassisk 80-tallsbolig med hovedetasje oppe og en grunnetasje. Det er kaldloft over hovedetasjen som har vært gull for meg ettersom det meste jeg har gjort er rehabilitering. Boligen kjøpte vi for to år siden og rehabiliteringen med KNX involvert har foregått over det siste halvannet året. Jeg har fagbrev som elektriker, noe som gjør arbeidet litt enklere. Siden KNX ofte er basert på produkter for DIN-skinner, har jeg montert to skap på kaldloftet. (Når det gjelder temperaturer og kondens, er jeg på vakt der siden dette ikke er verdens mest optimale løsning, men det ble nå slik.)



Det fysiske:



Installasjonen består selvfølgelig av en spenningsforsyning, gikk for en 320mA som skal holde en liten stund for min installasjon. Selve styringen av installasjonen går gjennom Zennio sitt Z41-panel i tillegg til brytere fra MDT, glassbryter fra Zennio og impulsbrytere fra Elko. Dimmere er universaldimmere fra SE Lightmanagement. Releutgang er MiniBOX fra Zennio og pille fra Siemens. Av sensorer har jeg en veggdetektor fra Esylux, takdetektorer fra Zennio, en utedetektor fra Elsner og en kombisensor fra Elsner. I tillegg har jeg et IR-grensesnitt fra Zennio.



Det funksjonelle:



Lys:  Som nevnt styrer jeg anlegget via Zennio sin Z41. Dette er en fargeskjerm som vi har plassert i det en kommer opp trappen til hovedetasjen. Her har jeg en alt av/på-knapp som styrer lys i hovedetasjen. Har unnlatt å ta med lysene på bad og soverom siden de styres av egen sensor. Har også en hjemme/borte-knapp som i tillegg til å slå av/på alt lyset, senker basissetpunktet med 3 grader på badet, siden badet er det eneste varmestyringen jeg har på KNX per dags dato. Ellers på lysstyringen har jeg av/på/dim av spotter i stue, spisestue, spotter kjøkken, spotter soverom, spotter gjesterom, spotter gang, spotter bad og spotter utvendig. Har også av/på lysstyring av lamper over spisebord, lys under kjøkkendisk og lys i speil bad. En annen mulighet jeg også kjører på lysene, er scenariene "Svake/sterke spotter". Den ene scenen gir svake spotter jevnt over og koselig kveldsbelysning, den andre scenen gir et såkalt "vaskelys".



En annen ting jeg har valgt å gjøre, er å kjøre automatisk dim opp/ned på lysene i gang, spisestue og kjøkken. Dette fordi det er rom vi enten går gjennom eller er kun i korte perioder. Har gjort det slik at funksjonen kun trer i kraft om lyset er på for å hindre at dyrene våre slår på lyset. Så lenge lyset er slått på, skifter lysene mellom 1% og 15% avhengig om det er detektert folk.



En tredje ting jeg har valgt er å lage en forsinkelse på lyset på badet om noen dusjer og en da er skjult bak dusjkabinettet. Det jeg har gjort da, er at så lenge den innebygde fuktmåleren i detektoren på badet er aktiv, sender den signal som en slavesensor inn til bevegelsesdetektoren. Samboeren ønsket også at om hun gikk på do om natten, ville hun ikke ha speillys og taklyset skulle være dimmet, så har da satt det slik at mellom et visst klokkeslett får ikke speillyset komme på og taklyset starter i minimumsverdi.



En siste ting på lysene, er at de utvendige spottene er styrt av en luxmåler. Ikke noe fancy med det, men ser ikke helt vitsen med at de skal stå med bra lys gjennom hele natten. Har da laget det slik at mellom et visst klokkeslett går de ned til et minimum så lenge de er tent. Denne klokken som bestemmer dette har jeg hentet fra Z41-en.



Jo! En aller siste ting! Har gått for impulsbrytere på soverom, gang og kjøkken. Dette fordi jeg ville teste kombinasjonen av impulsbrytere og KNX/inngangsmoduler, samt at jeg hadde en installasjon med flere veggbokser over hverandre. Kjøkken og gang er ikke noe spesielt med, soverommene er av/på/dim med impulsbryter og av med detektor.





Vifte på bad: Styres av fuktføler på bad, varme på bad (hvis den er over en viss verdi) og tilstedeværelse.





Varme: Som tidligere nevnt er det foreløpig kun badet jeg har på KNX. Dette fordi jeg en gang la Elflex under laminaten og dermed er gulvsensoren slisset ned i underlaget. Siden det er kun badet som hadde sensor i rør, har jeg bare fått skiftet der mens jeg venter på en løsning for de andre rommene.

Badet styrer jeg med en chronotermostat i Z41-en, hvor jeg stiller setpunktene etter klokkeslett. Det er da en styring for hverdager og en for helg. 5 graders forskjell på natt eller dag. Varmen kan også manuelt overstyres fra panel utenfor bad, fra Z41 eller app. Siden fallet til sluket i dusjen ikke er verdens beste, kjører jeg også en tvangsstyring opp 5 grader ekstra når vi dusjer for å tørke ut fuktigheten på badet. Varmekabelen styres av og på med topunktskontrollering og et rele i form av en pille.



Loggføring: I Z41-en logger jeg fuktighet bad, varme bad (både tak og gulv), temperatur spisestue, temperatur ute, lysverdi ute og luftfuktighet ute.



IR-grensesnitt: Kjører varmepumpen via IR-grensesnitt, temperatur, mode og av/på.





Det var egentlig det jeg kom på. Planene framover er integrering av Z-Wave produkter som magnetkontakter og E27-pærer, samt full installasjon på vaskerom og bad i grunnetasjen.





[Moskus]

Kjekk lesing.



Kaldloftet blir ikke for varmt om sommeren?

[Bronson]

Takk skal du ha.



Tanken har slått meg, så har sjekket litt når det har vært på det verste. Det er ganske grei lufting der oppe, så vil påstå at det er greit. Blir ikke sauna der oppe, men kanskje en idé å logge temperaturen i skapene? Hm, kanskje lage til en alarm med pushvarsel også?

[Moskus]

Det hadde jeg gjort. Vi har et kaldloft, men selv med åpen, god lufting blir det fort et "varmloft" når sola står på.

[Bronson]

Som sagt, så gjort.



Har nå montert temperaturfølere og fuktfølere i begge skap. Får loggføre litt først og se hva nivåene ligger på før jeg setter alarmverdier.

[lilfire]

Er ikke fuktigheten litt høy?

[Bronson]

For å svare på det først; tja. På et bad med oppvarming og avtrekk, ligger fuktigheten på 40%. Her er det loft, men innendørs. Hvis en tenker på om det er fuktig for produktene sin del, tok jeg et par stikkprøver på noen av de i dag og de har et arbeidsområde opp til 80, 85 og 90% luftfuktighet. Jeg beliter meg på at det ikke er en optimal løsning, men det må nesten bli slik om man skal ta rehabilitering og KNX.



Hele denne saken med følere i skapene, startet jo med mistanken om høy temperatur, så var jo interessant at dagen etter de var montert, ble det en knallfin dag her. Med grader opp mot 30, satt jeg og fulgte med fra jobben. Hadde satt alarmen på 35 grader og det passerte den med god margin. Som vist på bildene, var temperaturen nesten oppe i 40 grader på det verste. Fuktigheten sank da.Blir nok til at jeg setter grenseverdien for alarmen på 40 grader.



Endret 20. juli 2016 av Bronson

[lilfire]

Selv har jeg server skapet mitt i en liten bod - og slett/sliter med høy temperatur. Jeg har derfor et stort ventilasjons hull (100cmx50cm). I forbindelse med dette ventilasjons hullet undersøkte jeg anbefalt max fuktighet (dog ikke pr device men generelt for elektronikk/servere). Det jeg kom fram til fra diverse kilder, var at man burde holde seg under 55-60%.



Siden det ligger på 45% på en knallfin dag hos deg, bør du være obs på dette på en regnværsdag.

Temperaturen i skapet er høy men ikke kritisk. Overvåkning av temperaturen på komponentene er nok viktigere.





[Bronson]

Må ærlig innrømme at jeg var mer bekymret for fukt enn temperatur, men ser jo nå i ettertid at det er i grenseland.



Som man ser av tabellen som jeg har laget på produktene, bør det ikke bli særlig varmere der oppe. En annen ting er at det ikke må bli for kaldt heller..



Har nå laget en alarm for det også da, har garantert glemt det til vinteren, så får vi se hvor gale det blir.

[Archos]

Det meste av elektronisk utstyr pleier det å stå noe sånn som 5-95% Humidity non condensing. Sånn ca midt i er jo ikke så galt. Blir det for lavt oppstår statisk elektrisitet lettere.

Sun Microsystems Part No. 805-5863-13, "Sun Microsystems Data Center Site Planning Guide: Data Centers’ Best Practices": anbefaler 48%.



Klarer du å holde deg under 30C og luftfuktigheten ikke blir for høy så tror jeg du skal være innafor.

[Bronson]

Hm, kanskje jeg skal vurdere viftestyring i skapene?  Men omgivelsene er jo varme også når det er varmt? Noen som har noen tanker om det ville vært godt nok med en vifte på toppen av skapene som blåser den varme luften ut?





[Bronson]

Noe av det diggeste med smarthus hjemme som en selv kan programmere, er når det oppstår spesielle ønsker. Har tidligere skrevet om løsninger vi har valgt med tanke på lys uavhengig av dyr, dempet lys om natten og overstyring av varme i forbindelse med dusjing.



Både min samboer og jeg kom fram til en problemstilling og da måtte den selvfølgelig løses. Når vi kommer hjem, trykker vi på vår hjemme/borte-knapp. Samme når vi går, logisk nok. Når vi står opp eller legger oss, bruker vi "Alt lys av/på". Problemet her er de to sonene i stuen. Vi vil selvfølgelig slå de av med de nevnte kommandoene, men ikke slå de på.



Utfordringen hittil har vært å finne en logikk som fungerer på den måten jeg vil. Jeg har forskjellige produkter med forskjellige typer logikk, men kunsten var å finne riktig. En vil jo at ikke bare skal de gjøre det man vil, men i noen tilfeller kun sende resultatet når en vil også. Den ene logikkblokken gjorde det den skulle, men sendte kun på første trykk. (Send on change) Den andre logikkblokken har jeg faktisk glemt hvorfor den ikke ville samarbeide. Uansett, løsningen kom til slutt!



Her er da oppskriften på logikken:





Må ærlig innrømme at det var litt "teste-og-feile" før den satt. Første blokk er signalet fra bryteren input. Neste blokk ser slik ut:





Tredje blokk er slik:





Siste blokk er wide open. Det var her jeg stresset litt da jeg tenkte at jeg måtte sette begrensningene her.



Men nå funker det iallfall og ingenting er som å få til slike ting!

[Bronson]

Har nå fått på plass en server med GW mellom KNX og Z-Wave. Fikk laget en 3D-tegning fra fiverr.com og har nå såvidt linket sammen server, KNX og mobilapp. Legger inn styringen som jeg allerede har mens jeg venter på lisensen til Z-Wave.

Endret 8. august 2016 av Bronson

[Moskus]

23 minutter siden, Bronson skrev:

Fikk laget en 3D-tegning fra fivver.com

Uhmm.. feil URL?

[Bronson]

1 minutt siden, Moskus skrev:

Uhmm.. feil URL?



Fikset, thanks.

[Moskus]

Selv takk, var en god idé å få laget plantegning i 3D der. Som vanlig kan problemer løses med å kaste penger på dem.

[Bronson]

Usikker på hvordan jeg skal tolke innlegget ditt @Moskus, men jeg fant fort ut at jeg ikke hadde tålmodigheten til å lage noe slikt, så da fikk jeg heller kaste litt penger etter de.



Lisensen til selve Z-Wave kontrolleren i serveren kom i dag og var spent gjennom hele arbeidsdagen. Paringen gikk forholdsvis greit, skrudde ut pæren og inn igjen, tok av og på bryteren og da dukket den opp nettverket.





Ut i fra parameterene, så det ut som jeg kunne leke meg litt:





Men når det kom til linkingen, ville den bare linkes mot av/på/dim. Dette kunne enten gjøres via Z-Wave og grensesnittet eller fra KNX-en.





Fant dessverre ikke ut av løsning på dette i dag, sendt mail til support. Sånn ble endelig design for i dag:





Z-Wave pæren er den øverst til høyre, resten styres via KNX.

[Moskus]

10 timer siden, Bronson skrev:

Usikker på hvordan jeg skal tolke innlegget ditt @Moskus, men jeg fant fort ut at jeg ikke hadde tålmodigheten til å lage noe slikt, så da fikk jeg heller kaste litt penger etter de.

Det var ikke vondt ment, det var seriøst. Jeg har små barn, så dermed har jeg mindre tid enn jeg hadde før. Derfor er det behageligere og enklere og bruke noen få kroner på slike "problemer" enn å sette seg inn i Sketchup og 3D studio (igjen) for å få det til.

[DrLaban]

Har vurdert en stund å få laget 3D-tegninger av kåken selv, og det der var jo ett kjempetips

Du sendte bare hustegningene til designeren? Hva med møbleringen - er den slik som i virkeligheten eller har designeren hatt frie tøyler der?

[Bronson]

1 time siden, Moskus skrev:

Det var ikke vondt ment, det var seriøst. Jeg har små barn, så dermed har jeg mindre tid enn jeg hadde før. Derfor er det behageligere og enklere og bruke noen få kroner på slike "problemer" enn å sette seg inn i Sketchup og 3D studio (igjen) for å få det til.



Tenkte egentlig det, men det er jo "inn i tiden" at man fikser ting selv og en kan gjerne se på det som råflott å få andre til å gjøre slike enkle ting.  Hos meg var det derimot tålmodighet og ikke tid det sto på.



10 minutter siden, DrLaban skrev:

Har vurdert en stund å få laget 3D-tegninger av kåken selv, og det der var jo ett kjempetips

Du sendte bare hustegningene til designeren? Hva med møbleringen - er den slik som i virkeligheten eller har designeren hatt frie tøyler der?



Sant skal sies, det kostet litt mer enn en "fiverr", men jeg synes det var verdt det. Sendte bilder av etasjen tegnet på et A4 ark med mål i centimeter og sendte bilder av litt forskjellig rom. Møbleringen er faktisk skremmende lik. Alt fra kopper inni skap og plassering av hyller, utrolig detaljert! Det eneste de har bommet på, er rom de ikke har hatt bilder av, så det kan jo en ikke klage på.

[Bronson]

Hm..

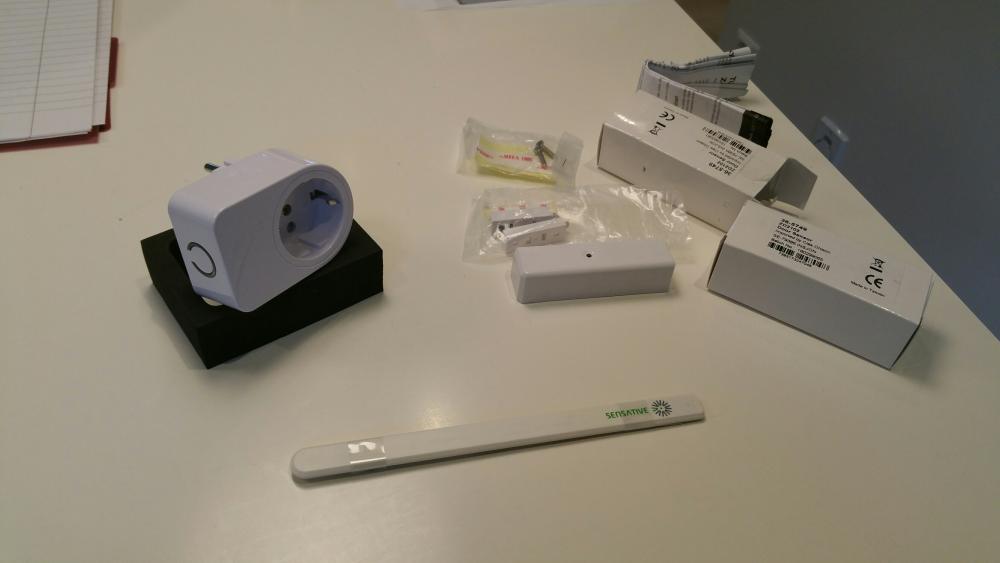

Mottok i dag komponentene fra Claseren.





Støpselet var helt kurrant, stripsen var jo spennende den og magnetkontaktene virket som de var laget i Taiwan. Noe de var. Den ene ser ut til å ha vært i bruk tidligere også får så å bli pakket ned igjen i ren frustrasjon.



Støpselet ble paret og fungerer jo greit av/på/status. Energimålingen er fraværende dessverre.



Dørmagnetene av den klumpete typen parret seg forsåvidt greit. Den ene falt ut etter en liten stund, men kom igjen. Ingen av de får jeg hentet ut av/på fra.



Stripsen fikk jeg ikke tid til å teste.



Jaja, skal være litt utfordringer.

[DiderikFrom]

1 hour ago, Bronson said:

Støpselet ble paret og fungerer jo greit av/på/status. Energimålingen er fraværende dessverre.



Mener jeg har et slikt. Kan ikke si jeg liker det, men jeg får energimålingen til å virke dersom jeg poller det, ingen auto report.

[Bronson]

18 timer siden, DiderikFrom skrev:



Mener jeg har et slikt. Kan ikke si jeg liker det, men jeg får energimålingen til å virke dersom jeg poller det, ingen auto report.



Problemet mitt, er at jeg ikke har det valget en gang. Kun av/på/status som er tilgjengelig.



Fikk testet stripsen i dag, ikke noe hell med denne heller. Foreløpig konklusjon er da at produktene som har spenning i form av 230V, får en iallfall deler av egenskapene på over til KNX. Magnetkontaktene not so much. Produktene dukker opp i nettet, men vil ikke samarbeide. Spennende om det er en fix til det.

[Moskus]

Har du i programvaren din noen mulighet til å sjekke "Associations"?

[Bronson]

14 timer siden, Moskus skrev:

Har du i programvaren din noen mulighet til å sjekke "Associations"?



Jupp. Her er fra Aotec:





Slik ser de andre ut som av en eller annen grunn er lik:





Parametere for LED:





Parametere for de andre produktene:
