Lokal lesing av HAN - The Easy Way (TM)

[Tore_Andersen]

Jeg kjører commandoen ~/src/han-port-1.14/test_rx -n -P E

La til -X nå for å få det ut hex også.



pi@Tores_Pi:~ $ ~/src/han-port-1.14/test_rx -x -n -P E
7e a0 27 01 02 01 10 5a 87 e6 e7 00 0f 40 00 00 00 09 0c 07 e2 04 0c 04 10 10 34 ff 80 00 00 02 01 06 00 00 02 47 fb d0 7e
{"Date_Time":"2018-04-12 16:16:52",
"Meter_Time":1523542612,
"Host_Time":1523542613.592,
"Act_Pow_P_Q1_Q4":583}

7e a0 27 01 02 01 10 5a 87 e6 e7 00 0f 40 00 00 00 09 0c 07 e2 04 0c 04 10 10 36 ff 80 00 00 02 01 06 00 00 02 40 ff a6 7e
{"Date_Time":"2018-04-12 16:16:54",
"Meter_Time":1523542614,
"Host_Time":1523542615.589,
"Act_Pow_P_Q1_Q4":576}

7e a0 27 01 02 01 10 5a 87 e6 e7 00 0f 40 00 00 00 09 0c 07 e2 04 0c 04 10 10 38 ff 80 00 00 02 01 06 00 00 02 3c 35 12 7e
{"Date_Time":"2018-04-12 16:16:56",
"Meter_Time":1523542616,
"Host_Time":1523542617.603,
"Act_Pow_P_Q1_Q4":572}

7e a0 27 01 02 01 10 5a 87 e6 e7 00 0f 40 00 00 00 09 0c 07 e2 04 0c 04 10 10 3a ff 80 00 00 02 01 06 00 00 02 32 f0 f9 7e
{"Date_Time":"2018-04-12 16:16:58",
"Meter_Time":1523542618,
"Host_Time":1523542619.664,
"Act_Pow_P_Q1_Q4":562}

7e a0 65 01 02 01 10 f0 50 e6 e7 00 0f 40 00 00 00 09 0c 07 e2 04 0c 04 10 11 00 ff 80 00 00 02 09 09 07 4b 46 4d 5f 30 30 31 09 10 36 39 37 30 36 33 31 34 30 33 32 36 30 30 39 32 09 08 4d 41 31 30 35 48 32 45 06 00 00 02 38 06 00 00 00 00 06 00 00 00 00 00 00 00 1a 06 00 00 0d 3a 06 00 00 09 91 33 2a 7e 7e
{"Date_Time":"2018-04-12 16:17:00",
"Meter_Time":1523542620,
"Host_Time":1523542623.401,
"OBIS_List_Version":"KFM_001",
"GS1":"6970631403260092",
"Meter_Model":"MA105H2E",
"Act_Pow_P_Q1_Q4":568,
"Act_Pow_M_Q2_Q3":0,
"React_Pow_P":0,
"React_Pow_M":0,
"Curr_L1":0,
"Volt_L1":0}


[Tore_Andersen]

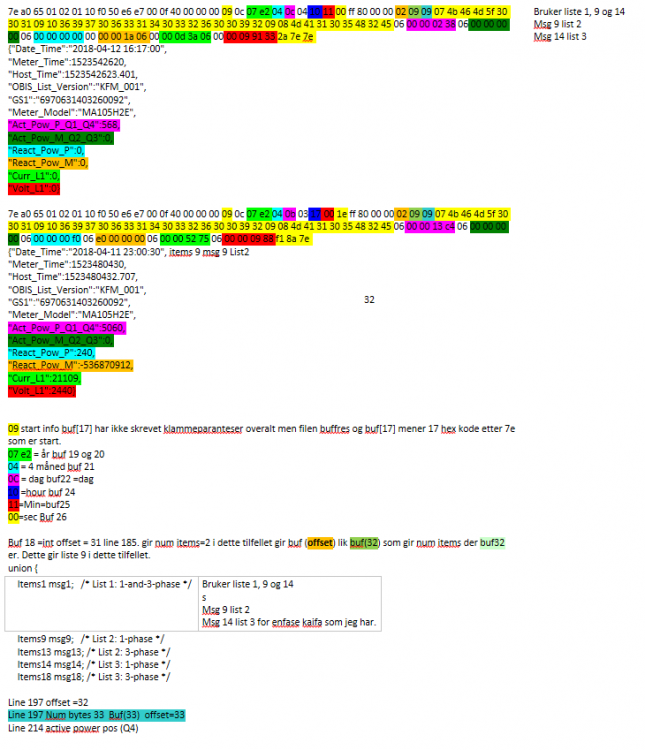

Så det ikke før jeg limte det inn her, men filen har 2 7e til slutt. når den stopper ser at det er det samme hver gang den stopper. I read.c filen som vi kompilerer fra tilsier dette at flag er 2 ganger på slutten. Noen andre som ser det samme? Jeg har ikke programmert på 15 år, men blir vel nødt til å finlese c filene og se om vi kan luke det bort.

7e                                                     : Flag (0x7e)
a0 87                                                  : Frame Format Field
01 02                                                  : Source Address
01                                                     : Destination Address
10                                                     : Control Field = R R R P/F S S S 0 (I Frame)
9e 6d                                                  : HCS
e6 e7 00                                               : DLMS/COSEM LLC Addresses
0f 40 00 00 00                                         : DLMS HEADER?
09 0c 07 d0 01 03 01 0e 00 0c ff 80 00 03              : Information
02 0e                                                  : Information
09 07 4b 46 4d 5f 30 30 31                             : Information
09 10 36 39 37 30 36 33 31 34 30 30 30 30 30 39 35 30  : Information
09 08 4d 41 31 30 35 48 32 45                          : Information
06 00 00 00 00                                         : Information
06 00 00 00 00                                         : Information
06 00 00 00 00                                         : Information
06 00 00 00 00                                         : Information
06 00 00 00 0e                                         : Information
06 00 00 09 01                                         : Information
09 0c 07 d0 01 03 01 0e 00 0c ff 80 00 03              : Information
06 00 00 00 00                                         : Information
06 00 00 00 00                                         : Information
06 00 00 00 00                                         : Information
06 00 00 00 00                                         : Information
97 35                                                  : FCS
7e                                                     : Flag
*/

[Salvesen]

Det er iallefall 100% bananas her, stopper opp etter 3 samplinger ca, tallene er helt tilfeldige og ofte my 0'ere osv.

[Salvesen]

Selv om jeg ikke er 100% i mål enda kan jeg jo nevne noen fine ting jeg har funnet ut på veien.



Sende AMS data over nett:

Bruk cloudMQTT broker. Dette setter en opp gratis og får da tildelt en port og en lenke. Dette plasserer en inn i MQTT noden i node-red.

Så, normalt sett setter en inn localhost:1883. Mens en nå setter inn m23.cloudmqtt.com:portnummer

Så går en til security tabben og legger inn brukernavn og passord som en får tildelt.

Dette bruker en på samme måte i MQTT klienten hvor en skal ha inn data(HS3 i mitt tilfelle).



HS3 MQTT client:

mcsMQTT er en langt bedre klient enn MQTT plugin'en. På grunn av:

-Den behandler JSON automagisk, dvs at en ikke trenger alle nodene i node red. Mitt oppsett ser slik ut:



-en må ikke bruke standard MQTT port(1883), helt nødvendig om en vill bruke cloudMQTT





[Salvesen]

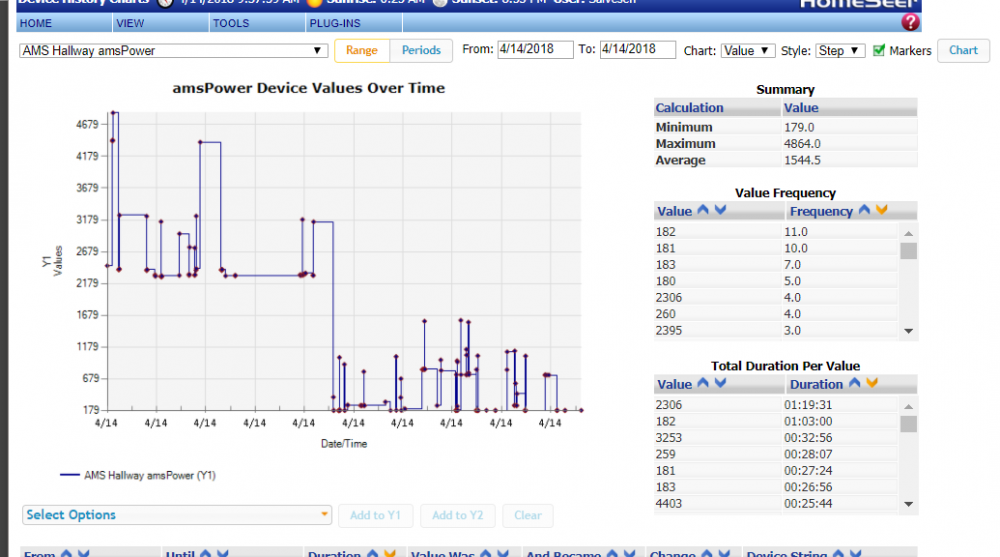

For dere som sliter med at det "stopper opp", logget i natt og det kommer innimellom. I og med at det kun er planlagt å se effekt på times basis tror jeg dette holder for "nå" hos meg:



[emyr]

On 4/10/2018 at 21:39, funny0frank said:

Jeg har også haugaland kraft og jeg får data med samme MBus-USB tingen som du har (ser ikke lik ut som på bilde min heller). Den blinker rødt 1-2 ganger som en sier over her og jeg får data. Legger ved filen jeg tester med (kommandoen for bruk er ./rs232.test -a /dev/ttyUSB0)



Har ikke tolket data-en enda, men jeg får de i alle fall etter tids skjema som måleren skal sende de etter.

rs232.test

Har testet denne fila, men ser ut som jeg får ut bare en del av meldingen fra måleren. Det stopper ca etter "målertype" / Obis kode 1.1.96.1.1.255.  Noen som vet hvorfor?



pi@raspberrypi:~/src $ sudo ./rs232.test -a /dev/ttyUSB0
2018/04/12 21:24:36 connecting {Address:/dev/ttyUSB0 BaudRate:2400 DataBits:8 StopBits:1 Parity:N Timeout:2.2s RS485:{Enabled:false DelayRtsBeforeSend:0s DelayRtsAfterSend:0s RtsHighDuringSend:false RtsHighAfterSend:false RxDuringTx:false}}
2018/04/12 21:24:36 connected
2018/04/12 21:24:36 n = 2 b = [0 0]
2018/04/12 21:24:36 b[:n] = "\x00\x00"
2018/04/12 21:24:38 [ERROR]: serial: timeout
2018/04/12 21:24:40 ##################b[:n] was 0x7e (126)##################################
2018/04/12 21:24:40 n = 2 b = [126 160]
2018/04/12 21:24:40 b[:n] = "~\xa0"
2018/04/12 21:24:40 n = 4 b = [226 43 33 19]
2018/04/12 21:24:40 b[:n] = "\xe2+!\x13"
2018/04/12 21:24:40 n = 4 b = [35 154 230 231]
2018/04/12 21:24:40 b[:n] = "#\x9a\xe6\xe7"
2018/04/12 21:24:40 n = 3 b = [0 15 0]
2018/04/12 21:24:40 b[:n] = "\x00\x0f\x00"
2018/04/12 21:24:40 n = 4 b = [0 0 0 12]
2018/04/12 21:24:40 b[:n] = "\x00\x00\x00\f"
2018/04/12 21:24:40 n = 4 b = [7 226 4 12]
2018/04/12 21:24:40 b[:n] = "\a\xe2\x04\f"
2018/04/12 21:24:40 n = 4 b = [4 20 24 40]
2018/04/12 21:24:40 b[:n] = "\x04\x14\x18("
2018/04/12 21:24:40 n = 4 b = [255 128 0 0]
2018/04/12 21:24:40 b[:n] = "\xff\x80\x00\x00"
2018/04/12 21:24:40 n = 3 b = [2 25 10]
2018/04/12 21:24:40 b[:n] = "\x02\x19\n"
2018/04/12 21:24:40 n = 4 b = [14 75 97 109]
2018/04/12 21:24:40 b[:n] = "\x0eKam"
2018/04/12 21:24:40 n = 4 b = [115 116 114 117]
2018/04/12 21:24:40 b[:n] = "stru"
2018/04/12 21:24:40 n = 4 b = [112 95 86 48]
2018/04/12 21:24:40 b[:n] = "p_V0"
2018/04/12 21:24:40 n = 4 b = [48 48 49 9]
2018/04/12 21:24:40 b[:n] = "001\t"
2018/04/12 21:24:40 n = 3 b = [6 1 1]
2018/04/12 21:24:40 b[:n] = "\x06\x01\x01"
2018/04/12 21:24:40 n = 4 b = [0 0 5 255]
2018/04/12 21:24:40 b[:n] = "\x00\x00\x05\xff"
2018/04/12 21:24:40 n = 4 b = [10 16 53 55]
2018/04/12 21:24:40 b[:n] = "\n\x1057"
2018/04/12 21:24:40 n = 4 b = [48 54 53 54]
2018/04/12 21:24:40 b[:n] = "0656"
2018/04/12 21:24:40 n = 4 b = [55 50 48 51]
2018/04/12 21:24:40 b[:n] = "7203"
2018/04/12 21:24:40 n = 4 b = [52 57 55 48]
2018/04/12 21:24:40 b[:n] = "4970"
2018/04/12 21:24:40 n = 3 b = [52 49 9]
2018/04/12 21:24:40 b[:n] = "41\t"
2018/04/12 21:24:40 n = 4 b = [6 1 1 96]
2018/04/12 21:24:40 b[:n] = "\x06\x01\x01`"
2018/04/12 21:24:40 n = 4 b = [1 1 255 10]
2018/04/12 21:24:40 b[:n] = "\x01\x01\xff\n"
2018/04/12 21:24:40 n = 4 b = [18 54 56 52]
2018/04/12 21:24:40 b[:n] = "\x12684"
2018/04/12 21:24:40 n = 4 b = [49 49 51 49]
2018/04/12 21:24:40 b[:n] = "1131"
2018/04/12 21:24:40 n = 4 b = [66 78 50 52]
2018/04/12 21:24:40 b[:n] = "BN24"
2018/04/12 21:24:40 n = 3 b = [51 49 48]
2018/04/12 21:24:40 b[:n] = "310"
2018/04/12 21:24:40 n = 4 b = [49 48 52 48]
2018/04/12 21:24:40 b[:n] = "1040"
2018/04/12 21:24:40 n = 4 b = [9 6 1 249]
2018/04/12 21:24:40 b[:n] = "\t\x06\x01\xf9"
2018/04/12 21:24:40 n = 1 b = [134]
2018/04/12 21:24:40 b[:n] = "\x86"
2018/04/12 21:24:41 n = 1 b = [155]
2018/04/12 21:24:41 b[:n] = "\x9b"
2018/04/12 21:24:41 n = 1 b = [255]
2018/04/12 21:24:41 b[:n] = "\xff"
2018/04/12 21:24:43 [ERROR]: serial: timeout
2018/04/12 21:24:45 [ERROR]: serial: timeout
2018/04/12 21:24:47 [ERROR]: serial: timeout
2018/04/12 21:24:50 [ERROR]: serial: timeout
2018/04/12 21:24:50 ##################b[:n] was 0x7e (126)##################################
2018/04/12 21:24:50 n = 4 b = [126 160 226 43]
2018/04/12 21:24:50 b[:n] = "~\xa0\xe2+"
2018/04/12 21:24:50 n = 4 b = [33 19 35 154]
2018/04/12 21:24:50 b[:n] = "!\x13#\x9a"
2018/04/12 21:24:50 n = 4 b = [230 231 0 15]
2018/04/12 21:24:50 b[:n] = "\xe6\xe7\x00\x0f"
2018/04/12 21:24:50 n = 4 b = [0 0 0 0]
2018/04/12 21:24:50 b[:n] = "\x00\x00\x00\x00"
2018/04/12 21:24:50 n = 4 b = [12 7 226 4]
2018/04/12 21:24:50 b[:n] = "\f\a\xe2\x04"
2018/04/12 21:24:50 n = 3 b = [12 4 20]
2018/04/12 21:24:50 b[:n] = "\f\x04\x14"
2018/04/12 21:24:50 n = 4 b = [24 50 255 128]
2018/04/12 21:24:50 b[:n] = "\x182\xff\x80"
2018/04/12 21:24:50 n = 4 b = [0 0 2 25]
2018/04/12 21:24:50 b[:n] = "\x00\x00\x02\x19"
2018/04/12 21:24:50 n = 4 b = [10 14 75 97]
2018/04/12 21:24:50 b[:n] = "\n\x0eKa"
2018/04/12 21:24:50 n = 4 b = [109 115 116 114]
2018/04/12 21:24:50 b[:n] = "mstr"
2018/04/12 21:24:50 n = 4 b = [117 112 95 86]
2018/04/12 21:24:50 b[:n] = "up_V"
2018/04/12 21:24:50 n = 3 b = [48 48 48]
2018/04/12 21:24:50 b[:n] = "000"
2018/04/12 21:24:50 n = 4 b = [49 9 6 1]
2018/04/12 21:24:50 b[:n] = "1\t\x06\x01"
2018/04/12 21:24:50 n = 4 b = [1 0 0 5]
2018/04/12 21:24:50 b[:n] = "\x01\x00\x00\x05"
2018/04/12 21:24:50 n = 4 b = [255 10 16 53]
2018/04/12 21:24:50 b[:n] = "\xff\n\x105"
2018/04/12 21:24:50 n = 4 b = [55 48 54 53]
2018/04/12 21:24:50 b[:n] = "7065"
2018/04/12 21:24:50 n = 3 b = [54 55 50]
2018/04/12 21:24:50 b[:n] = "672"
2018/04/12 21:24:50 n = 4 b = [48 51 52 57]
2018/04/12 21:24:50 b[:n] = "0349"
2018/04/12 21:24:50 n = 4 b = [55 48 52 49]
2018/04/12 21:24:50 b[:n] = "7041"
2018/04/12 21:24:50 n = 4 b = [9 6 1 1]
2018/04/12 21:24:50 b[:n] = "\t\x06\x01\x01"
2018/04/12 21:24:50 n = 4 b = [96 1 1 255]
2018/04/12 21:24:50 b[:n] = "`\x01\x01\xff"
2018/04/12 21:24:50 n = 3 b = [10 18 54]
2018/04/12 21:24:50 b[:n] = "\n\x126"
2018/04/12 21:24:50 n = 4 b = [56 52 49 49]
2018/04/12 21:24:50 b[:n] = "8411"
2018/04/12 21:24:50 n = 4 b = [51 49 66 78]
2018/04/12 21:24:50 b[:n] = "31BN"
2018/04/12 21:24:50 n = 4 b = [50 52 51 49]
2018/04/12 21:24:50 b[:n] = "2431"
2018/04/12 21:24:50 n = 4 b = [48 49 48 52]
2018/04/12 21:24:50 b[:n] = "0104"
2018/04/12 21:24:50 n = 4 b = [48 9 6 1]
2018/04/12 21:24:50 b[:n] = "0\t\x06\x01"
2018/04/12 21:24:50 n = 1 b = [249]
2018/04/12 21:24:50 b[:n] = "\xf9"
2018/04/12 21:24:50 n = 2 b = [134 255]
2018/04/12 21:24:50 b[:n] = "\x86\xff"
2018/04/12 21:24:51 n = 1 b = [255]
2018/04/12 21:24:51 b[:n] = "\xff"
2018/04/12 21:24:53 [ERROR]: serial: timeout
2018/04/12 21:24:55 [ERROR]: serial: timeout
2018/04/12 21:24:57 [ERROR]: serial: timeout
2018/04/12 21:25:00 [ERROR]: serial: timeout
2018/04/12 21:25:00 ##################b[:n] was 0x7e (126)##################################



[Tverfyll]

2 timer siden, Salvesen skrev:

For dere som sliter med at det "stopper opp", logget i natt og det kommer innimellom. I og med at det kun er planlagt å se effekt på times basis tror jeg dette holder for "nå" hos meg:



Jeg for min del hadde klart meg lenge med minuttverdiene, samt timesverdier. Syns egentlig det blir i meste laget å spamme systemet med verdier hver andre sekund, når man uansett får ut totalenergi hver time.



Kan du se ut fra loggen om du får med alle timesverdiene(kwh), eller er det utfall på disse også?

[Salvesen]

7 minutter siden, Tverfyll skrev:

Jeg for min del hadde klart meg lenge med minuttverdiene, samt timesverdier. Syns egentlig det blir i meste laget å spamme systemet med verdier hver andre sekund, når man uansett får ut totalenergi hver time.



Kan du se ut fra loggen om du får med alle timesverdiene(kwh), eller er det utfall på disse også?



Tja jeg er forsåvidt enig, men hadde jeg fått pr 2 sekund kunne jeg kjørt det igjennom ett filter og hatt en bedre måling. Som en ser svinger det ganske mye og samplingene er mildt sagt helt random i intervall Men, jeg regner med dette blir bedre etterhvert, mulig det kan ligge noe i HW setup'en min også. Det er ikke usannsynlig at jeg opplever en del forstyrrelser på strekket da jeg har trukket nettverksabel på 20 meter fra AMS måler og det ligger en god del effekt på denne kabelgaten.



Pr nå har jeg bare sett og logget kW verdier. Skal se på de andre etterhvert. Akkurat nå prøver jeg bare å finne en god måte å bruke disse verdiene på



EDIT: jeg finner ikke noe timesverdi her, sikker på at en får dette ut av måleren og at det ikke bare er en numerisk beregning gjort etterpå?

Endret 13. april 2018 av Salvesen

[Tverfyll]

ja, rart det der. jeg har min Rpi i sikringskapet, og kjører data over WIFI.

Trodde i utgangspunktet det var dårlig wifi-signal som var problemet, men siden vi er flere med samme problemene, er det nok ikke det.

Kan problemet ligge i minnet til Rpi-en som gjør at den henger seg opp?

[Salvesen]

2 minutter siden, Tverfyll skrev:

ja, rart det der. jeg har min Rpi i sikringskapet, og kjører data over WIFI.

Trodde i utgangspunktet det var dårlig wifi-signal som var problemet, men siden vi er flere med samme problemene, er det nok ikke det.

Kan problemet ligge i minnet til Rpi-en som gjør at den henger seg opp?



Jeg tror de fleste andre her bruker rpi? Jeg har "vanlig" model 3. Ikke lett å si kanskje, men akkurat nå sier jeg meg fornøyd enn så lenge Jeg sender også over wifi, men problemet er der selv om jeg ikke sender ut noen data. Altså om jeg bare kjører til console osv. Jeg tipper koden får noen meldinger den ikke håndterer så bra innimellom.

[petersv]

Hvilken PSU bruker dere til Rpi-en? Hvis man bruker en mobillader vil Rpi-en "stoppe" opp når strømtrekket blir for stort, man kan se det ved å koble til HDMI og se det lyn-symbolet. Dette er et veldig vanlig problem med Rpi 3 siden den trenger stabilt 2,5A minst for å unngå trotteling helt.

[Salvesen]

1 minutt siden, petersv skrev:

Hvilken PSU bruker dere til Rpi-en? Hvis man bruker en mobillader vil Rpi-en "stoppe" opp når strømtrekket blir for stort, man kan se det ved å koble til HDMI og se det lyn-symbolet. Dette er et veldig vanlig problem med Rpi 3 siden den trenger stabilt 2,5A minst for å unngå trotteling helt.



Shit! Dette kan jo være en problem, jeg bruker en helt tilfeldig 5V PSU! Hvor ser en Lyn symbolet?

[petersv]



[Tverfyll]

Stor sansynlighet for at jeg har dette problemet, da jeg brukte en powerbank for å teste konseptet når jeg holdt på.

[Salvesen]

Stikker innom teknikkmagasinet på vei hjem fra jobb og plukker opp en PSU, krysser fingrene for at dette fungerer



EDIT: Har forøvrig ikke sett den logoen, men jeg er ikke tilkoblet med hdmi om det har noe å si.

Endret 13. april 2018 av Salvesen

[petersv]

Den eneste måten å forsikre at man ikke får brownout er å powere rpi-en via GPIO-en, men de er uten beskyttelse, så man må være forsiktig. Jeg anbefaler å kjøpe et slikt kort med batteri: https://www.ebay.com/itm/UPS-HAT-Board-Module-2500mAh-Lithium-Battery-For-Raspberry-Pi-3-Model-B-Pi-Hot/142534234453 siden det løser problemet med brown out, og samtidig er kjekt mtp korte strømutfall, eller hvis man skal koble om eller flytte noe.

[Tverfyll]

Vil man klare seg med en slik eller må man ha det ekstra kortet du linker til? I følge filmen du linker til må man jo opp i 5,6V før Rpi-en begynner å fungere.

Endret 13. april 2018 av Tverfyll

[petersv]

Jeg tror 2,5A er marginalt, en på 3A er vel sikrest. Jeg bruker den originale, men får fortsatt noen hickups.

[Salvesen]

Det blei kanskje marginalt bedre med ny PSU men langt i fra det som er problemet, gikk akkurat 25 minutter mellom sist oppdatering

[Tore_Andersen]

Hei som sagt er jeg helt ny på dette og har ikke drevet med programmering på en del år.  er litt usikker på innliming av data her men jeg tar sjangsen

Jeg så på koden i read c filen og noterte meg følgende om hvor de forskjellige bitene var.. Ble litt mye farger så etter lange gule som er tektstrengene begynte jeg på ny og merket samtidig utlesningene på slutten. : Se filen Hex liste MBUS

Når programmet skal lese ut måleverdiene så sjekker de om det står O6 og hvis det står det leser det ut de 4 neste, deretter sjekker det for 06 leser ut neste. Hvis dere ser på bildet under har jeg merket av hvor 06 mangler, så enten sender ikke måleren ut data korrekt og det tror jeg ikke. Så da har vi enten ett timing problem eller annet med utslesning av data eller problemer med selve donglen. Wild guess. Noen som har drevet med dette en stund som kan gi råd? Hos meg er det alltid en av disse 2 som er feil når det stopper, det skulle stått 06 der

jeg har merket av. siste hex skulle alltid vært 7e. de 2 hex kodene før skulle ikke inneholdt 7e. Skal sjekke strøm og andre ting nevnt over.

Gikk og kjøpte meg en ny power som er beregnet for PI og ingen forskjell













Endret 13. april 2018 av Tore_Andersen

[Salvesen]

Siden jeg har hukommelse som en gullfisk og at jeg sannsynligvis må gjøre dette for venner og familie i fremtiden(les 2019 når effektleddet innføres?) tenkte jeg å lage en liten manual, kanskje andre får bruk for den også.



HAN over internett til HS3 for dummies.pdf

Endret 14. april 2018 av Salvesen

[Tore_Andersen]

Jeg skjønner ikke hva som er galt. Er det noen her som har en kaifa 1 fase strømmåler og bruker USB dongle som virker? Der hver eneste melding kommer gjennom ?

Jeg bruker han v1.14.

mvh tore

[Salvesen]

9 timer siden, Tore_Andersen skrev:

Jeg skjønner ikke hva som er galt. Er det noen her som har en kaifa 1 fase strømmåler og bruker USB dongle som virker? Der hver eneste melding kommer gjennom ?

Jeg bruker han v1.14.

mvh tore



Ikke jeg heller. Har dog ikke forsket noe på det enda. Jeg har dog 3 fase, men sliter med det samme. Altså at det er litt tilfeldig hva som kommer inn. Dongel ser dog ut til å fungere, den blinker jevnt å trygt. Her er mine samplinger fra i dag:







Kan gå nesten 1,5 time før den oppdaterer seg, men de fleste ligger på noen sekunds mellomrom. Men dette er også litt lureri da den somregel henter seg inn etter X antall minutt og sampler en 3-5 ganger og så stopper det opp igjen. For meg høres det ut som det mangler en else en eller annen plass slik at ingenting kommer ut eller noe slikt.



[Tverfyll]

det kommer data med en gang man starter scriptet, så jeg mener problemet må ligge i Rpi-en, eller dens programvare.

[Tore_Andersen]

På 14.4.2018 den 10.18, Tverfyll skrev:

det kommer data med en gang man starter scriptet, så jeg mener problemet må ligge i Rpi-en, eller dens programvare.

 Jeg testet power supplyer og hvis jeg bruker en power fra samsung telefonen min og belaster pi med å starte programmer osv så får jeg lynsymbol øverst i høyre hjørne av skjermen. NB du får det bare på skjerm rett på pi, ikke over VNC. Jeg får ikke det med power som er kjøpt til pi.

Jeg tok også å kjøpte nytt minekort og lagt inn programvaren på nytt, ikke lagt inn node red og grafana ennå. Jeg må ha Even paritet for å se data.

brukte commandoen ./test_rx -d /dev/ttyUSB0 -P E for å få RS232 til E paritet , og har kjørt commandoen od -x < /dev/ttyUSB0 for å få rådata og det ser for meg ut som om det ikke kommer korrekt data ut fra strømmåleren. som oftest kommer det 0X00 på en av plassene der det burde stått 0x06 (Liste 9, hvert 10 sekund). Noen som har drevet med dette en stund og kunne verifisert det?

Jeg er ikke 100% sikker på at jeg har nok power så skal prøve å finne en ekstern power og koble på IO pinnene.

Endret 15. april 2018 av Tore_Andersen
tillegssopplysning
