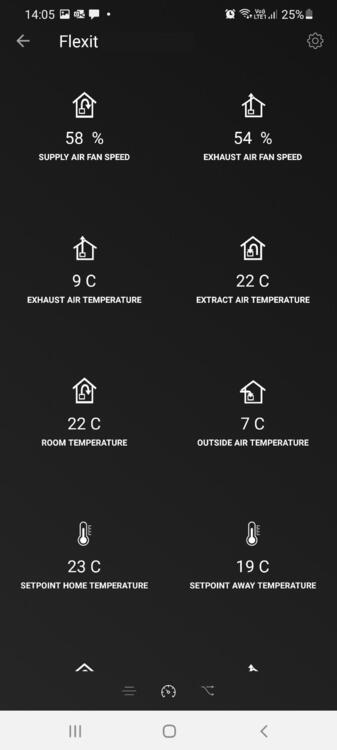

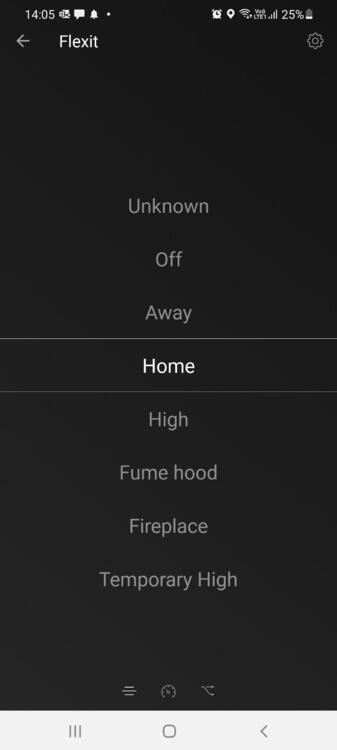

Mini-guide: Hvordan bruke Modbus (med HomeSeer)

[Fredrick]

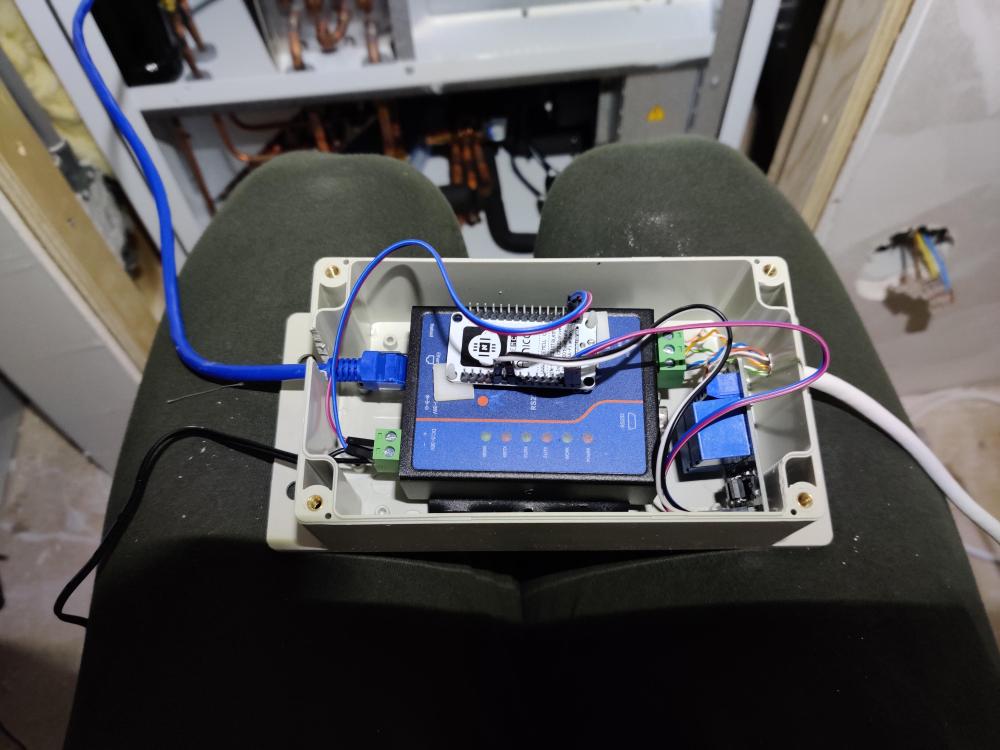

Det ble en hack for å skru på/av brukermodus som gjøres med bryter i aggregatet. Koblet opp en ESP8266 med relé som da sammen med Modbus-gateway styrer aggregatet. Da har jeg i alle fall mulighet til forsering ved kjøkkenavtrekk og dusjing. Ikke mitt peneste stykke arbeide, men det er funksjonelt.





Hadde vel egentlig tenkt en løsning med Fibaro Smart Implant, men hadde ingen for hånden og reiser for tiden ikke på butikken, så da tok jeg det jeg hadde

Endret 18. mars 2020 av Fredrick

[bergen77]

Det er tragisk at du må gjøre slike tilpassninger på ett aggregat som støtter modbus. Du får sende bilde til produsenten og spørre de hvordan de mener dette bør løses.

[Fredrick]

Den "brukermodusen" er nok ikke så mye bruker-relatert som den er tenkt brukt til forsering direkte fra kjøkkenhette.  Altså at man har en kjøkkenhette/trykkvakt koblet direkte til denne bryteren, og at den deretter forserer ventilasjonen til ferdig programmert innstilling.



Alternativt urbryter/impulsbryter plassert slik at man kan trinne opp ventilasjonen når man har behov.



Helt håpløst, men sånn er det nå en gang.

[2jan]

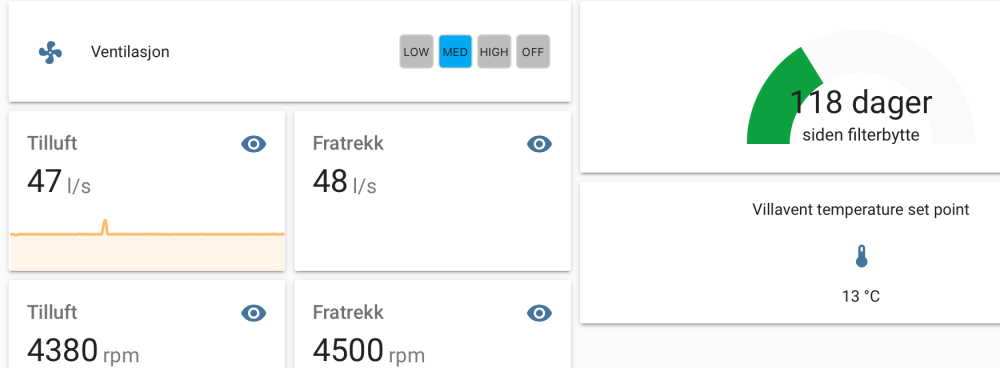

Takk for god informasjon i guiden. Endelig oppe å kjører med USR-TCP232-410s, VTR500 og Home Assistant. Ser nå at jeg kjører på omtrent 47 liter/s tilluft på medium og rundt 63 l/s når jeg kjører på High. TEK10 krav tilsier 1.2 m3/h/m2 noe som for min bolig på omtrent 225 m2 tilsvarer ca 75 l/s. Stemmer disse flowmålingene fra aggregatene?





Endret 20. mars 2020 av 2jan

[bergen77]

Aggregatet har ikke flowmåling, bare estimat.

Jeg ville nå presentert dette i m3/t

[MrE]

Tek sier mer enn bare 1,2 m3/h pr m2

det er vel

1,2 m3 for bruksrom

0,7 for rom som ikke er i bruk (bod f eks)

26 m3 for soverom for 1 pers

52 m3 for soverom for 2 pers



men sært å vise dette i l/s. Gjør som bergen77 sier, vis det i m3/t.



edit:

hvis du tar luftmengden i soverommene og stuer så finner du tilluftsmengden

eksempelvis 4 soverom 208 m3 + stuer 40m2 = 80 m3 == 288 m3.

avtrekk 288 m3 fordelt på øvrige rom som bad kjøkken garderobe etc.
grovt sett.

Endret 21. mars 2020 av MrE

[2jan]

6 hours ago, bergen77 said:

Jeg ville nå presentert dette i m3/t



Forsåvidt enig i det. Jeg har endret register 108 (REG_FAN_FLOW_UNITS) fra 0 (l/s) til 1 (m3/h), men fortsatt blir verdiene fra register 109 (REG_FAN_SF_PWM) og 110 (REG_FAN_EF_PWM) lest ut som l/s (ligger fremdeles på rundt 49), mens jeg leser nå verdi 1 fra register 108. Noen andre som har endret units og fått det til?



Jeg kan jo selvsagt gjøre konverteringen i Home Assistant, men synes det er mer future-proof å endre kilden.

Endret 21. mars 2020 av 2jan

[bergen77]

Er ikke REG_FAN_SF_PWM pådraget til viftene da? Vil tro pwm står for pulse width modulation. Altså 0-100% på utgangen.

[2jan]

4 hours ago, bergen77 said:

Er ikke REG_FAN_SF_PWM pådraget til viftene da? Vil tro pwm står for pulse width modulation. Altså 0-100% på utgangen.

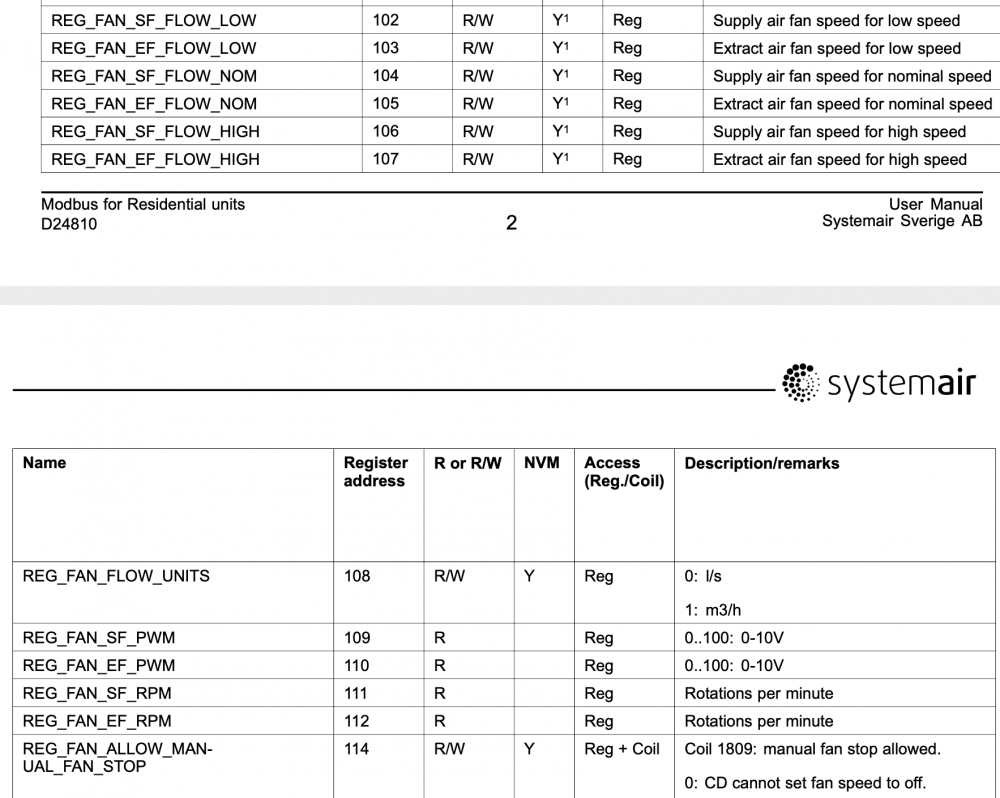

Hehe, det har du nok veldig rett i. Ser i manualen at registre 102-107 er flow, men trodde disse bare var set points for forskjellige hastigheter. Mulig det ikke kan leses faktisk verdi da?





Endret 21. mars 2020 av 2jan

[MrE]

Ser ut som det er styrestrøm til viftene du leser av. 47 = 47 % = 4,7 V

[bergen77]

Jeg bruker nyere utgave så jeg har ikke samme modbus registre som deg.
Men på nyere utgave er eksempelvis trykk feedback ikke opplyst i manualen men likefullt tilgjengelig fra modbus. Jeg foreslår du hører med Systemair om verdien er å finne i modbus registeret.

[AndreK]

On 25/02/2020 at 09:58, stigvi said:

Ja

Viftehastighet og varme styres. Jeg har Östberg Heru 160 anlegg med modbus. En egen raspberry pi zero med Home Assistant ligger oppe på aggregatet og kommuniserer ved hjelp av mqtt med en annen Home Assistant enhet som styrer automatiseringen. Settpunkt på temperatur på varme, CO2 nivå og hjemme/borte status er slikt som styrer aggregatet.



Heisann, jeg lurte på om du har lyst til å dele hvordan du har satt dette opp hardware-messig?



Jeg har nylig fått oppgradert mitt Heru 100-anlegg med nytt control board, antenne og modbus-fjernkontroll. Jeg kjører Home Assistant på en Rasberry PI 4. GPIO-pinnene på denne er p.t. opptatt med en Razberry2 Z-wave-kontroller. Hadde vært veldig glad for forslag/innspill

[stigvi]

Jeg kjøpte denne, https://www.ebay.com/itm/Waveshare-Industrial-USB-to-RS485-Converter-Original-FT232RL/264540623365?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2057872.m2749.l2649 , og det var egentlig plug&play i Home Assistant.

Så mye mer er det ikke å fortelle, men bare spør hvis det er noe du lurer på.

[2jan]

Home Assistant loggene blir oversvømt av denne feilen. Noen som forstår noe av den og hva jeg kan gjøre med det? Jeg har både lest og skrevet data i månedsvis uten problemer, men ønsker gjerne å fjerne feil fra loggene likevel.

[bergen77]

Er man i riskiogruppen for korona om man har modbus? Ble så stille her!

[Moskus]

... hva mener du skal skje?

[bergen77]

Nei skulle nå tro det var noen som hadde hatt litt ekstra tid til å dille med Modbus i sin hjemmetilværelse. Jeg venter stadig på ny versjon på gatewayen min så jeg kan få integrert varmepumpen min.

[HansHG]

På 20.3.2020 den 23.07, 2jan skrev:

Takk for god informasjon i guiden. Endelig oppe å kjører med USR-TCP232-410s, VTR500 og Home Assistant. Ser nå at jeg kjører på omtrent 47 liter/s tilluft på medium og rundt 63 l/s når jeg kjører på High. TEK10 krav tilsier 1.2 m3/h/m2 noe som for min bolig på omtrent 225 m2 tilsvarer ca 75 l/s. Stemmer disse flowmålingene fra aggregatene?







Hei 2jan

Jeg har en VTR300 med samme rj45 modbus-tilkobling som i din VTR500. Jeg har også en USR-TCP232-410s som jeg skal bruke. Kan du forklare hvordan du koblet, og hva du har lagt inn i konfigurasjonen i Home Assistant?

[2jan]

On 02/09/2020 at 21:53, HansHG said:



Hei 2jan

Jeg har en VTR300 med samme rj45 modbus-tilkobling som i din VTR500. Jeg har også en USR-TCP232-410s som jeg skal bruke. Kan du forklare hvordan du koblet, og hva du har lagt inn i konfigurasjonen i Home Assistant?



@HansHG

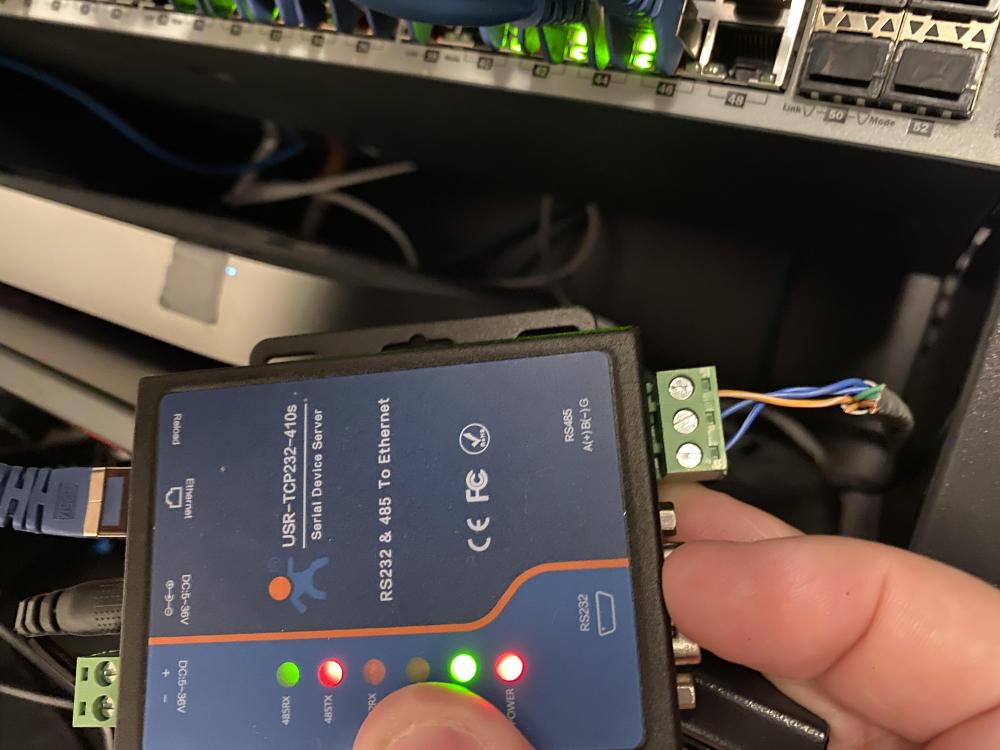

Brukte vanlig cat5e nettverkskabel, koblet rett i 410s ved å bruke blå/hvit leder på A, blå på B og oransje/hvit på G (dette skal tilsvare rette pins fra Villavent, pin5 = A, pin4 = B, beskrevet i Villavent Modbus dokumentasjon).



Du må inn i 410s å sette opp seriell kommunikasjonen til å matche villavent-enheten (parametrene finner du i villavent displayet). 410s er dumt nok satt opp til å ha fast IP fra fabrikken i 192.168 serien. Jeg brukte en annen serie i min DHCP server og måtte derfor endre DHCP adresseserien bare for å få tilgang til webserveren. Når du først er inne der ville jeg anbefalt å sette dynamisk IP i boksen og heller sette statisk IP i ruteren din.



I home assistant følges bare denne guiden som viser denne koden i configuration.yaml:

modbus:
	name: villavent
	type: tcp
	host: ip.ad.re.ss
	port: 8234

I tillegg må du sette opp sensorene du ønsker. Trikset er her å finne de rette registrene, jeg fant dokumentasjonen på mitt system, og da var det bare å legge rett inn (husk å trekke fra 1 fra det du finner i dokumentasjon, feks er viftehastighet oppgitt som 101 i dokumentasjonen, mens vi må legge inn 100 i konfigurasjonen).

sensor:
  - platform: modbus
    scan_interval: 30
    registers:
      - name: Villavent speed level
        hub: villavent
        slave: 1
        register: 100



[HansHG]

@2jan Tusen takk for forklaringen. Nå har jeg den oppe og går.

Hvordan gjør du det med de registrene du vil styre fra Home Assistant slik som å sette viftehastigheten og sette temperaturen til varmeelementet?

Endret 8. september 2020 av HansHG

[2jan]

22 hours ago, HansHG said:

@2jan Tusen takk for forklaringen. Nå har jeg den oppe og går.

Hvordan gjør du det med de registrene du vil styre fra Home Assistant slik som å sette viftehastigheten og sette temperaturen til varmeelementet?



Du setter opp switches slik:

switch:
  - platform: modbus
    registers:
      - name: Villavent viftehastighet low
        hub: villavent
        slave: 1
        register: 100
        command_on: 1
        command_off: 1
      - name: Villavent viftehastighet medium
        hub: villavent
        slave: 1
        register: 100
        command_on: 2
        command_off: 1
      - name: Villavent viftehastighet high
        hub: villavent
        slave: 1
        register: 100
        command_on: 3
        command_off: 1
      - name: Villavent viftehastighet boost
        hub: villavent
        slave: 1
        register: 700
        command_on: 4
        command_off: 0

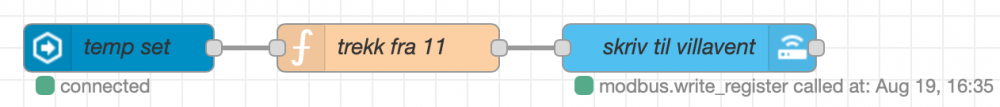

Temperatur styrer jeg med en input_number helper og denne node-red automasjonen (tar input_number, trekker fra 11 og skriver til Modbus direkte med en service call):



[{"id":"88ce4db1.e142e8","type":"server-state-changed","z":"1cdfee45.8a8ba2","name":"temp set","server":"cf6da224.6eca2","version":1,"exposeToHomeAssistant":false,"haConfig":[{"property":"name","value":""},{"property":"icon","value":""}],"entityidfilter":"input_number.villavent_temperatur","entityidfiltertype":"exact","outputinitially":false,"state_type":"num","haltifstate":"","halt_if_type":"str","halt_if_compare":"is","outputs":1,"output_only_on_state_change":true,"x":120,"y":220,"wires":[["4a321fd9.80ce"]]},{"id":"34d76f55.f27ef","type":"api-call-service","z":"1cdfee45.8a8ba2","name":"skriv til villavent","server":"cf6da224.6eca2","version":1,"debugenabled":false,"service_domain":"modbus","service":"write_register","entityId":"","data":"{\"address\":206,\"unit\":1,\"value\":{{ payload }},\"hub\":\"villavent\"}","dataType":"json","mergecontext":"","output_location":"","output_location_type":"none","mustacheAltTags":false,"x":480,"y":220,"wires":[[]]},{"id":"4a321fd9.80ce","type":"function","z":"1cdfee45.8a8ba2","name":"trekk fra 11","func":"msg.payload = msg.payload - 11;\nreturn msg;","outputs":1,"noerr":0,"x":290,"y":220,"wires":[["34d76f55.f27ef"]]},{"id":"cf6da224.6eca2","type":"server","z":"","name":"Home Assistant","legacy":false,"hassio":false,"rejectUnauthorizedCerts":true,"ha_boolean":"y|yes|true|on|home|open","connectionDelay":true,"cacheJson":true}]



Det er nokså greit dokumentert på home assistant sidene: Modbus Sensor, Modbus Switch

Endret 8. september 2020 av 2jan

[HansHG]

@2jan

Takk for forklaringen igjen. Jeg satt å knotet litt med dette i går kveld og fikk det til.

Jeg løste det på en litt annen måte enn deg da jeg laget meg et input nummer med en slider, denne bruker jeg så i en automasjon som sender verdien via modbus register 221.



Jeg må nok øve meg mer på node-red.

[2jan]

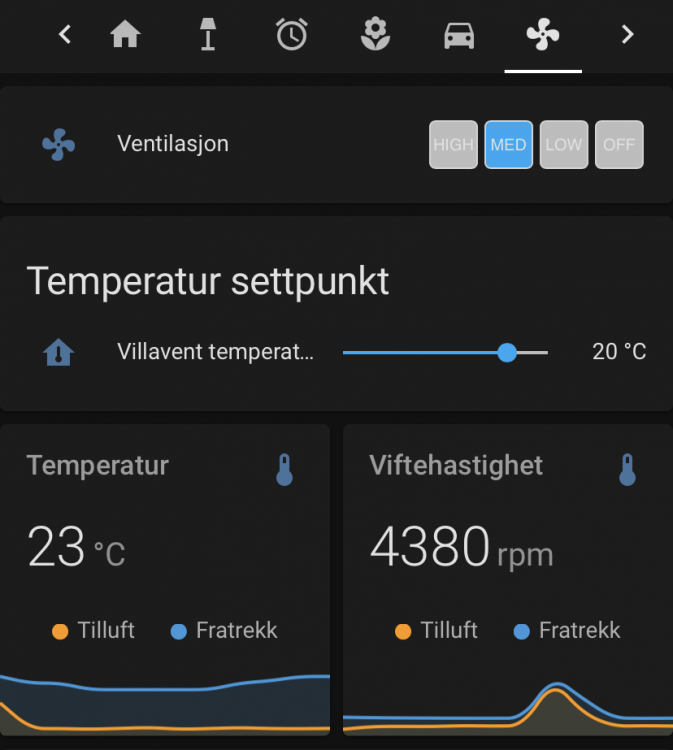

Jepp, jeg bruker også en input slider i lovelace



[HansHG]

På 4.7.2020 den 8.31, 2jan skrev:

Home Assistant loggene blir oversvømt av denne feilen. Noen som forstår noe av den og hva jeg kan gjøre med det? Jeg har både lest og skrevet data i månedsvis uten problemer, men ønsker gjerne å fjerne feil fra loggene likevel.



Hei igjen. Ble du kvitt denne feilen?

[2jan]

19 minutes ago, HansHG said:



Hei igjen. Ble du kvitt denne feilen?

Nei.. har du også samme feil?
