Kobling Fibaro Smart Implant + Nor-Tec/Rawlink 12108 garasjeportåpner

[Magister]

Hei



Ny hjemmeautomatiker her, med nok et spørsmål om Smart Implant.



Jeg var nok litt rask på avtrekkeren da jeg kjøpte Fibaro Smart Implant, og jeg innså da den kom i postkassa at det ikke var helt plug-and-play.



Spørsmålet mitt er om noen kan forklare meg hvordan jeg får denne dingsen til å fungere med min Nor-Tec (evt. Rawlink) mod. 12108 garasjeportåpner. Finner ikke tegninger av kortet i garasjeportåpneren verken på nettet eller i brukermanualen, men jeg har tatt noen bilder.



Jeg har snart googlet meg til fant, men er fortsatt veldig usikker på hvordan dette skal kobles. Ønsker å kunne styre implanten fra Homey samt en Aqara trådløs bryter. Håper noen kan hjelpe, og snakk gjerne til meg som om jeg var en femåring, så du er sikker på at jeg forstår 🤓



Si gjerne fra om det trengs bilder fra andre vinkler.



[Moskus]

Gjør en kjapp test. Hvis du tar en enkel ledning mellom "DOOR" og "GND", åpner/lukker porten seg da?

[Magister]

6 timer siden, Moskus skrev:

Gjør en kjapp test. Hvis du tar en enkel ledning mellom "DOOR" og "GND", åpner/lukker porten seg da?

det var tydeligvis et veldig godt forslag, fordi det gjorde at porten åpner/stopper/lukker 👍 Hva er neste aksjonspunkt da?

[Moskus]

Koble det omtrent slik: https://www.hjemmeautomasjon.no/forums/topic/6170-styre-garageport-åpner/?tab=comments#comment-72672



Sjekk også om det er 24V mellom "24V" og "GND", så kan du bruke det som strømforsyning ref. tegningen i linken over.

[Magister]

58 minutter siden, Moskus skrev:

Koble det omtrent slik: https://www.hjemmeautomasjon.no/forums/topic/6170-styre-garageport-åpner/?tab=comments#comment-72672



Sjekk også om det er 24V mellom "24V" og "GND", så kan du bruke det som strømforsyning ref. tegningen i linken over.

takk. Jeg tror jeg skjønner. Da blir det å handle koblingsklemme og og strømbryter (en helt vanlig som man bruker for f.eks. lys, bare for utendørs, eller?) i morgen 👍

[Moskus]

15 timer siden, Magister skrev:

strømbryter (en helt vanlig som man bruker for f.eks. lys, bare for utendørs, eller?)

Ja. Og en pulsfjær.

[Magister]

Da er systemet satt opp.

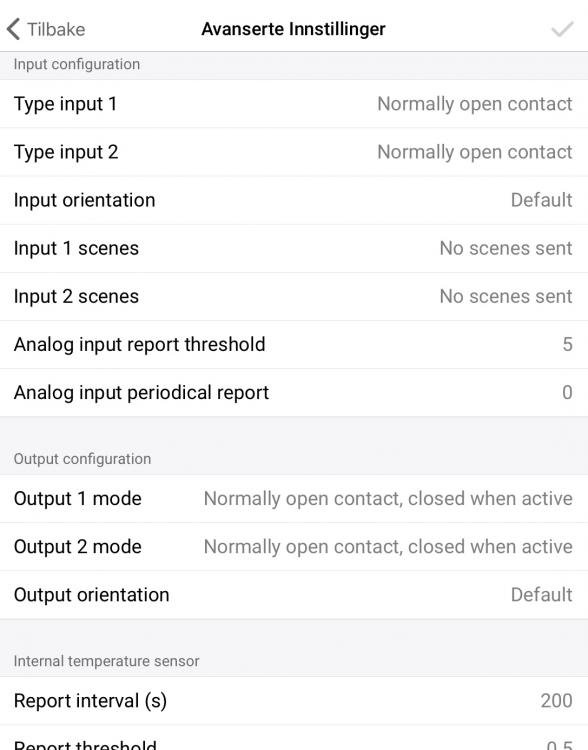

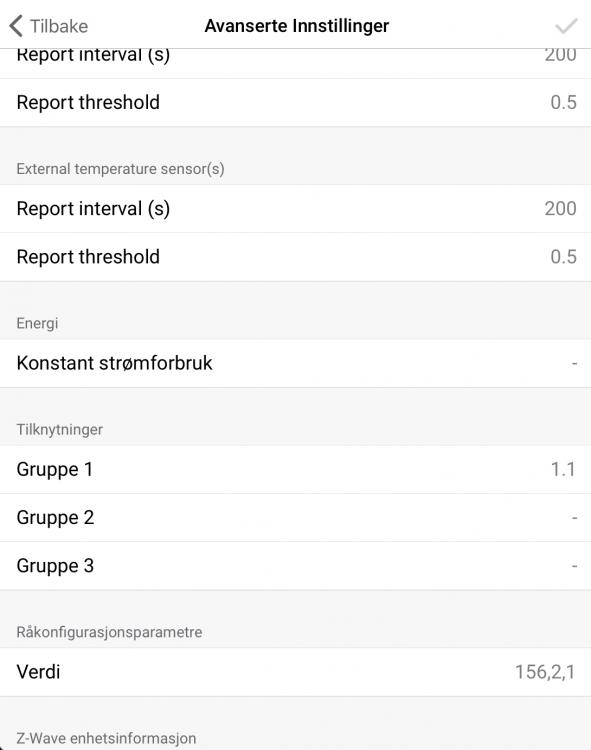

Garasjeporten åpner/stopper/lukker når jeg trykker på bryteren og når jeg trykker på den fysiske knappen på Smart Implant. Har koblet implanten direkte til Athom Homey, gikk greit. Der stopper det for øvrig. Får ikke til å styre Smart Implant med Homey. Har gjort en range test som viste bra signal samt prøvd litt forskjellige parametere i appen. Nå er ikke dette et dedikert Homey-forum, men jeg prøver allikevel å poste innstillinger i tilfelle noen kan hjelpe.

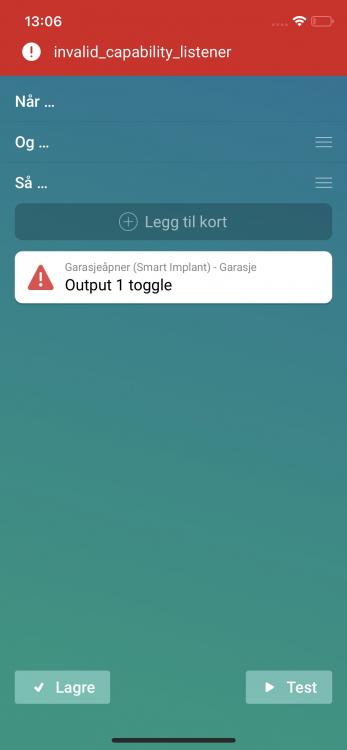

Edit: Jeg prøvde også å lage en flow som gjør at hvis en knapp på en Aqara trådløs switch blir trykket på så skal SI toggle. Vet ikke om det er riktig måte å sette opp flowen på engang for SI, men jeg får i hvert fall følgende feilmelding;



Endret 16. januar 2021 av Magister

[Moskus]

Har du en enhet som kan settes "på" og "av" i Homey?

[Magister]

3 timer siden, Moskus skrev:

Har du en enhet som kan settes "på" og "av" i Homey?

Har gått tilbake og forsøkt å koble på nytt nå. Tenkte det måtte være noe feil siden internal temperature ikke viste noe. Ganske sikker på at det skal være koblet riktig, da jeg har fått fjernbistand fra broren min som et elektriker.


Nå får jeg ikke lagt til SI i Homey lenger. SI blinker bare rødt. Mulig det er for kaldt for den (-6c)? Eller feil spenning fra 24V-uttaket eller noe?

[GAS]

Sjekke med multimeter om det er 24 ac eller dc?

[Moskus]

11 timer siden, GAS skrev:

Sjekke med multimeter om det er 24 ac eller dc?

24VAC er riktignok litt i overkant av hva spesifikasjonen sier, men direkte krise burde det ikke være...



Det virker ikke som den er riktig koblet til Homey:



[GAS]

@Moskus

Tenkte på strømforsyningen som er 9-30V DC

[Moskus]

5 minutter siden, GAS skrev:

Tenkte på strømforsyningen som er 9-30V DC

D'oh! Leste feil. Tenkte den taklet AC også.

Men det skal litt til at garasjeporten er AC.



[Magister]

Takk for hjelpen så langt.

Har endelig skaffet et multimeter, og måler måler 20V DC.

Finner ikke forklaring på kontinuerlig rød blink hos Fibaro.



Jeg får prøve å koble opp på nytt. Igjen.





Endret 23. januar 2021 av Magister
Lagt til video
