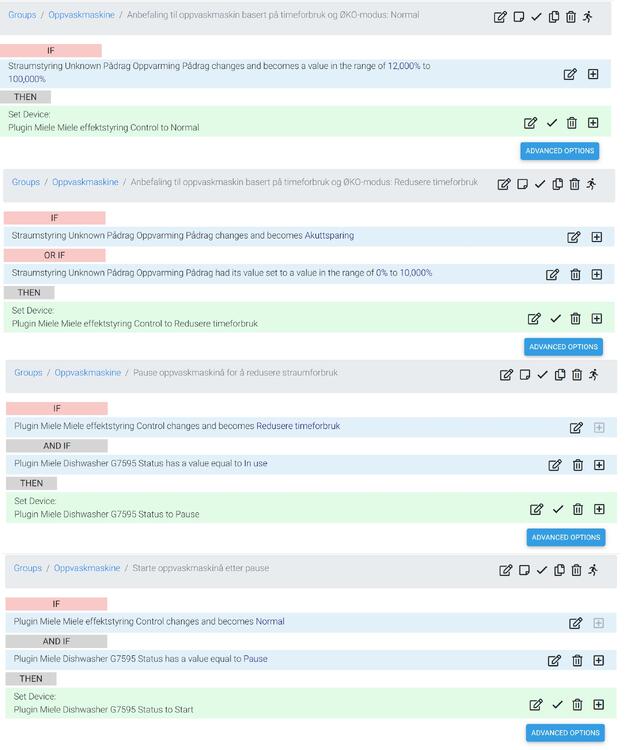

Med effekttariff (og eventuelt straumpris) som bakteppe, har eg i dag automatisert oppvaskmaskina slik: Om den har status "In use" og pådraget på effektstyringa får ein verdi på 10-0% eller "akuttsparing", set den seg automatisk på pause. Når effektstyringa får ein verdi på 12-100%, startar maskina opp programmet igjen. Det er diverse faktorar eg trur eg må legge inn, t.d på ettermiddag imellom 14-18 skal den kun stoppe ved "akuttsparing", som vil forekomme på slutten av kvar time om vi er i fare for å overskride aktuelt effektledd. Problem som kan oppstå er ved langvarig straumsparing ved høg pris, men kanskje eg kan definere ei kjernetid som beskrive over, der den nesten alltid skal ta oppvasken, anna enn ved ekstreme tilfeller mtp straumpris. Med tanke på mulighet å legge inn fleire muligheter for tilpassing, styrer effektstyringa et virtuelt device med anbefaling om: "Redusere timeforbruk" og "Normal". Så kan dette devicet nyttast som faktor. Men i fyrste omgang må eg gjere meg erfaringar. Mvh

Et alternativ til Nordpool integrasjonen, er Entso-e. Til Entso-e er det nettopp laget en integrasjon til Home Assistant og den finnes her, https://github.com/JaccoR/hass-entso-e På samme måte som i Nordpool integrasjonen så kan en legge til nettleie på prisen. Denne gjør det derimot litt annerledes så malene er ikke helt like. Min mal for å gjøre om euro til kroner og legge til nettleie, ser slik ut. {% set s = { "day": 0.6676, "night": 0.5426, "cert": 0.01, "vat": 1.25, "eur": 10.36 } %} {% if now().isoweekday() >= 1 and now().isoweekday() <= 5 %} {% if now().hour >= 6 and now().hour < 22 %} {{(current_price * s.eur * s.vat + s.day + s.cert) | float}} {% else %} {{(current_price * s.eur * s.vat + s.night + s.cert) | float}} {% endif %} {% else %} {{(current_price * s.eur * s.vat + s.night + s.cert) | float}} {% endif %} Å lage en kurve i apexchart gjøres som dette: - entity: sensor.current_electricity_market_price show: in_header: false name: Pris type: line curve: stepline float_precision: 4 stroke_width: 2 opacity: 1 color: orange extend_to: now data_generator: | return entity.attributes.prices.map(p => [p.time,p.price]);

Jeg har en del rullegardiner fra IKEA som er automatisert med Rollertol motorer. Her om dagen gikk en istykker og jeg hadde lite lyst til å bestille en ny fra USA. - Dyre er de også. Men jeg hadde nettop oppdaget hvor lett det er å designe og 3D printe tannhjul (Jeg bruker OnShape men regner med at Fusion 360 er like enkelt) så jeg tenkte at her var et fint byggeprosjekt. Jeg hadde kjøpt noen artige motorer fra Aliexpress for en stund siden som kunne passe til slikt bruk. https://www.aliexpress.com/item/32855724293.html Den jeg bruker her er 50RPM. Disse er giret kraftig ned med planet-gir og har rotasjons sensorer som gir 11 pulser / rotasjon. Dette gjør at de er mye sterkere enn en stepper motor men kan posisjoneres like nøyaktig ved å telle pulser. Fasongen inviterer til å plassere den i et klikk-on stativ som dette: (Slutt-versjonen måtte ha enda en klemme for å holde den helt fast) Tannhjulene ble laget for å kunne settes inn i enden av rullegardinen og et passende veggfeste ble printet: Siden det kun var et museklikk å lage tannhjulene heliske (skrå tenner) måtte jeg prøve dette. (Jeg hadde hørt at en gjorde slikt i girkasser for at de skulle lage mindre lyd) Dette ga meg to raske lærdommer: - Tannhjulene som skal gripe inn i hverandre må ha motsatt vinkling - Når de belastes vil de få en skyvekraft sidelengs Det siste bruker jeg nå aktivt for å forhindre at tannhjulet på motoren trekkes av akslingen når gardinen kjøres opp. Denne L298N motor-driveren tar 12V og er litt overdimensjonert men har også en 5V utgang som er fin å mate ESP32'en med. Jeg hadde bestemt meg for at jeg skulle ha 3 knapper: OPP, NED og SET I drift skulle knappene kjøre gardinen (helt) opp og (helt) ned og SET knappen skulle sette den i SETUP mode. I setup mode skulle knappene kjøre gardinen opp og ned så lenge de ble holdt inne. Først for å finne TOP posistion og så kvittere denne ved å trykke SET og deretter finne BUNN posisjonen og kvittere denne ved å trykke SET på nytt. En RGB LED skulle kommunisere hvilken modus du var i. Så var det bare å printe en passende boks, med skrue hull, for å putte hele greia inn i: Koblingen var sånn: For å unngå at jeg måtte sette oppigjen stopp posisjonene i topp og bunn dersom strømmen forsvant skrev jeg disse (=denne, top er uansett alltid 0) ned i Flash memory. Jeg bestemte derfor også at gardinen ikke skulle kunne stoppes halveis og kun var enten åpen eller lukket. Denne statusen (Oppe eller Nede) ble også skrevet til Flash. Flash tillater kun 100 000 skrivinger så om jeg kjører gardinen 3 ganger om dagen vil den kun holde i ca 100 år... Motor pulsene telles med et Interupt på pinne 25. Knappene bruker også en Interupt-timer for å slippe å håndtere rippel. For hver 100ms sjekker jeg om knappene er av eller på. Er de aktive teller jeg en teller OPP er de passive teller jeg en teller NED. Blir telleren 4 setter jeg knappen som AKTIV, blir den -4 setter jeg den som inaktiv. LED'en fikk kun en motstand felles (latskap) så den tåler ikke at mer enn en farge skrus på om gangen. Selve logikken er en tilstands maskin med disse tilstandene: SETUP_DEFINING_TOP, SETUP_DEFINING_BOTTOM, SETUP_STOP_SET_PRESSED_TOP, SETUP_STOP_SET_PRESSED_BOTTOM, MOVING, STOPPED_TOP, STOPPED_BOTTOM, STOP_SET_PRESSED I tillegg holdes det styr på rettning: MOVING_UP, MOVING_DOWN, STOPPED Da er det også enkelt å vite om pulsene som kommer fra motoren skal telles opp eller ned. Motoren har riktignok 2 sensorer som står i forskjellig vinkel på akslingen så det ville være mulig å måle avstanden mellom pulsene for å avgjøre rettning men dette er MYE lettere. MQTT biblioteket jeg fant var så enkelt å bruke at det nesten var latterlig. Jeg burde selvfølgelig rydde masse i koden og skrive pedagogiske kommentarer for å vise alle hva for en dreven og fantastisk programmerer jeg (egentlig) er men det gidder jeg ikke nå, sorry. Dere får heller spørre om dere lurer på noe. Jeg gadd heller ikke å lage noe fancy setup automatikk med oppstarts AP og Webside for å sette IP og velge SSID. (Post gjerne slik kode som jeg kan stjele til neste gang) Her er koden: #include <Preferences.h> #include <EspMQTTClient.h> Preferences preferanser; EspMQTTClient client( "SSID", "PWD", "192.168.232.8", // MQTT Broker server ip "", // MQTTUsername Can be omitted if not needed "", // MQTTPassword Can be omitted if not needed "rullegardinClient", // Client name that uniquely identify your device 1883 // The MQTT port, default to 1883. this line can be omitted ); // MQTT int receivedCommand=0; // 1=UP 2=Down 0=Executed // Motor int motorPin1 = 14; int motorPin2 = 12; int enablePin = 13; // Interupt portMUX_TYPE sync1 = portMUX_INITIALIZER_UNLOCKED; // External int IntPin1 = 25; // Timer hw_timer_t * timer = NULL; // Switches const int swPinUp = 23; const int swPinDown = 22; const int swPinStopSet = 21; volatile bool swUp = false; volatile bool swDown = false; volatile bool swStopSet = false; // LED const int RED = 5; const int BLUE = 18; const int GREEN = 19; // Modes enum stateType { SETUP_DEFINING_TOP, SETUP_DEFINING_BOTTOM, SETUP_STOP_SET_PRESSED_TOP, SETUP_STOP_SET_PRESSED_BOTTOM, MOVING, STOPPED_TOP, STOPPED_BOTTOM, STOP_SET_PRESSED, }; // Direction enum directionType { MOVING_UP, MOVING_DOWN, STOPPED }; //VARS volatile stateType state; volatile directionType movingDirection; volatile long stepCount=0; //0= På toppen volatile long stepMax=0; volatile int countUpSW =0; volatile int countDownSW = 0; volatile int countStopSetSW = 0; unsigned long lastTime=0; char lastPos; //------------- Interupt Routine Steps ----------------- void IRAM_ATTR isr_steps() { portENTER_CRITICAL(&sync1); if (movingDirection==MOVING_DOWN) { stepCount++; } else if (movingDirection==MOVING_UP) { stepCount--; } if (stepCount<0) stepCount=0 ; // cap on 0 portEXIT_CRITICAL(&sync1); } //------------- Interupt Routine Timer ----------------- void IRAM_ATTR isr_timer() { portENTER_CRITICAL(&sync1); if (digitalRead(swPinUp)==LOW) { countUpSW++; if (countUpSW > 4) { swUp = true; countUpSW=0; } } else { countUpSW--; if (countUpSW < -4) { swUp = false; countUpSW=0; } } if (digitalRead(swPinDown)==LOW) { countDownSW++; if (countDownSW > 4) { swDown = true; countDownSW=0; } } else { countDownSW--; if (countDownSW < -4) { swDown = false; countDownSW=0; } } if (digitalRead(swPinStopSet)==LOW) { countStopSetSW++; if (countStopSetSW > 4) { swStopSet = true; countStopSetSW=0; } } else { countStopSetSW--; if (countStopSetSW < -4) { swStopSet = false; countStopSetSW=0; } } portEXIT_CRITICAL(&sync1); } //************************* INIT ********************* void setup() { // LED pins pinMode(RED, OUTPUT); pinMode(GREEN, OUTPUT); pinMode(BLUE, OUTPUT); digitalWrite(RED, HIGH); preferanser.begin("Prefs",false); stepMax=preferanser.getLong("stepMax",-1); // -1= not init before if (stepMax==-1) { state=SETUP_DEFINING_TOP; } else { lastPos=preferanser.getChar("position",' '); if (lastPos=='T') { state=STOPPED_TOP; client.publish("rullegardin/position", "TOP"); } else if (lastPos=='B') { state=STOPPED_BOTTOM; client.publish("rullegardin/position", "BOTTOM"); } else { // error or default state=SETUP_DEFINING_TOP; } } // Motor pins pinMode(motorPin1, OUTPUT); pinMode(motorPin2, OUTPUT); pinMode(enablePin, OUTPUT); // init interupt pinMode(IntPin1, INPUT); attachInterrupt(IntPin1,&isr_steps,FALLING); // Interupt timer timer = timerBegin(0,240,true); // 240Mhz timerAttachInterrupt(timer,&isr_timer,true); timerAlarmWrite(timer, 100, true); // 100ms ? timerAlarmEnable(timer); // SW pinMode(swPinUp, INPUT_PULLUP); pinMode(swPinDown, INPUT_PULLUP); pinMode(swPinStopSet, INPUT_PULLUP); // Motor Enable digitalWrite(enablePin,HIGH ); // testing Serial.begin(9600); Serial.println("Testing DC Motor..."); client.enableDebuggingMessages(); client.enableLastWillMessage("rullegardin/lastwill", "I am going offline"); digitalWrite(RED, LOW); digitalWrite(GREEN, HIGH); digitalWrite(BLUE, LOW); } //*********************************** ROUTINES void move_down() { movingDirection=MOVING_DOWN; digitalWrite(motorPin1,HIGH); digitalWrite(motorPin2,LOW); } void move_up() { movingDirection=MOVING_UP; digitalWrite(motorPin1,LOW); digitalWrite(motorPin2,HIGH); } void stop_moving() { movingDirection=STOPPED; digitalWrite(motorPin1,LOW); digitalWrite(motorPin2,LOW); } void update_leds() { // LED if (state==SETUP_DEFINING_TOP){ digitalWrite(RED, LOW); digitalWrite(GREEN, HIGH); digitalWrite(BLUE, LOW); } if (state==SETUP_DEFINING_BOTTOM){ digitalWrite(RED, LOW); digitalWrite(GREEN, LOW); digitalWrite(BLUE, HIGH); } else { digitalWrite(RED, LOW); digitalWrite(GREEN, LOW); digitalWrite(BLUE, LOW); } } // ************************ LOOP *********************** void loop() { // MQTT client.loop(); // Debug if (millis()-lastTime>200) { Serial.print("State:"); Serial.print(state); Serial.print(" moving:"); Serial.print(movingDirection); Serial.print(" Cnt:"); Serial.print(stepCount); Serial.print(" Max:"); Serial.print(stepMax); Serial.print(" UP:"); Serial.print(swUp); Serial.print(" Dwn:"); Serial.print(swDown); Serial.print(" StopSet:"); Serial.print(swStopSet); Serial.println(""); lastTime=millis(); } update_leds(); // Final state machine // SETUP if (state==SETUP_DEFINING_TOP) { // -------------- if ((movingDirection==STOPPED) && swStopSet) { // Set top pos stepCount=0; state=SETUP_STOP_SET_PRESSED_TOP; } else if (swUp) { move_up(); } else if (swDown) { move_down(); } else { // no buttons pressed stop_moving(); } } else if (state==SETUP_DEFINING_BOTTOM) { // -------------- if ((movingDirection==STOPPED) && swStopSet) { // Set bottom pos stepMax=stepCount; preferanser.putLong("stepMax",stepMax); //save for next boot Serial.println("Saving stepMax"); state=SETUP_STOP_SET_PRESSED_BOTTOM; } else if (swUp) { move_up(); } else if (swDown) { move_down(); } else { // no buttons pressed stop_moving(); } } else if (state==SETUP_STOP_SET_PRESSED_TOP) { // -------------- if (!swStopSet) { // released state=SETUP_DEFINING_BOTTOM; } } else if (state==SETUP_STOP_SET_PRESSED_BOTTOM) { // -------------- if (!swStopSet) { // released move_up(); state=MOVING; } // NOT SETUP } else if (state==MOVING) { // -------------- if (swStopSet) { stop_moving(); state=SETUP_DEFINING_TOP; } else if (swUp) { move_up(); state=MOVING; } else if (swDown) { move_down(); state=MOVING; } // Ende stop? if (stepCount<=0 && movingDirection==MOVING_UP) { stop_moving(); preferanser.putChar("position",'T'); Serial.println("Saving Position = T"); state=STOPPED_TOP; client.publish("rullegardin/position", "TOP"); } else if (stepCount>stepMax && movingDirection==MOVING_DOWN) { stop_moving(); preferanser.putChar("position",'B'); Serial.println("Saving Position = B"); state=STOPPED_BOTTOM; client.publish("rullegardin/position", "BOTTOM"); } } else if (state==STOPPED_TOP) { // -------------- if (swDown) { move_down(); state=MOVING; } else if (swStopSet) { state=STOP_SET_PRESSED; } else if (receivedCommand==2) { move_down(); state=MOVING; receivedCommand=0; } } else if (state==STOPPED_BOTTOM) { // -------------- if (swStopSet) { state=STOP_SET_PRESSED; } else if (swUp) { move_up(); state=MOVING; } else if (receivedCommand==1) { move_up(); state=MOVING; receivedCommand=0; } } else if (state==STOP_SET_PRESSED) { // -------------- if (!swStopSet) { // release button state=SETUP_DEFINING_TOP; } } else { Serial.println("ERROR Unknown state"); } } void onConnectionEstablished() { // Subscribe to "mytopic/test" and display received message to Serial client.subscribe("rullegardin/command", [](const String & payload) { Serial.println(payload); receivedCommand=payload.toInt(); }); /* // Subscribe to "mytopic/wildcardtest/#" and display received message to Serial client.subscribe("mytopic/wildcardtest/#", [](const String & topic, const String & payload) { Serial.println("(From wildcard) topic: " + topic + ", payload: " + payload); }); */ // Publish a message to "mytopic/test" client.publish("rullegardin/position", "startUp"); // You can activate the retain flag by setting the third parameter to true /* // Execute delayed instructions client.executeDelayed(5 * 1000, []() { client.publish("mytopic/wildcardtest/test123", "This is a message sent 5 seconds later"); }); */ }
