tronde

@gskjold Historikken for månedsforbruket forsvant i løpet av natta. V2.0-rc4 Wemos D1

Prøvde litt forskjellig for å se hva som kunne skje, og det sto 125 som et eksempel i wikien, så jeg gikk ut fra at det var OK. Ingen sure miner fra meg, jeg bare prøver å følge opp den forrige med euro som jeg ikke klarte å gjenskape.

Jeg er helt og fullt prisgitt det andre kommer opp med her, for denne koden ligger flere år foran det jeg er i stand til...

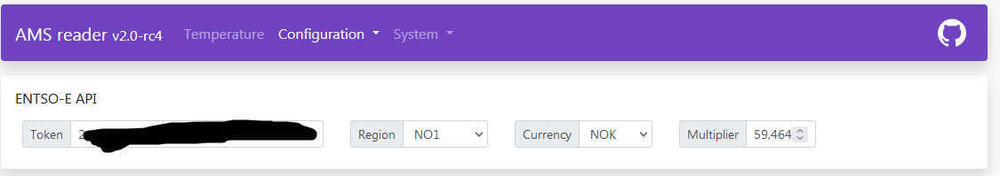

Nå har jeg lagt inn 2.0-rc4 og prøver meg med 125 som multiplier på norske kroner. Da ender jeg opp med dette når jeg åpner vinduet på nytt, og det er denne verdien som brukes i beregningene også. NO1 blir stående nå, det ser ut til å være fikset. Edit: Det ble litt dårlig kvalitet, men det er helt tydelig at det står 59,464 med komma som desimalskille.

Jeg tenker litt mer på de strømprisene. Det er veldig fint at de kan komme ut av adapteret, og jeg håper på en løsning med json også, men det å få en lang tabell på skjermen er ikke veldig lettlest. Enstoe har en grafikk som jeg synes veldig godt om.

Nei, "var" er ikke noe nytt og mystisk. Reaktiv effekt måler man med et voltmeter og et amperemeter. Verdiene multipliseres, og man får volt-ampere. Det er ikke alltid man fysisk kan måle dem fordi det er for eksempel en resistans i den koppertråden som man bruker for å vikle en spole, men det endrer ikke prinsippet. Problemet med reaktiv effekt, er at den er i volt-ampere, akkurat som det som kalles "tilsynelatende effekt". Når man for eksempel måler strømtrekket til et kjøleskap (som er induktivt på grunn av motoren) og multipliserer med tilført spenning, får man en effekt. Vi vet at strøm x spenning er Watt, men det stemner bare hvis det er likestrøm, eller at lasten er rent resistiv (ohmsk motstand, f. eks. ei glødelampe eller en helt tradisjonell panelovn eller gammeldags komfyr). Da vil strøm x spenning gi svaret i watt. Når det er noe reaktivt (spoler og / eller kondensatorer) inne i bildet, får vi faseforskyving, og strømmens maksimale verdi vil ikke opptre samtidig som spenningens maksimale verdi. Da vil ikke den effekten vi regnet ut for kjøleskapet være den samme effekten som faktisk gjør et arbeid for oss (den som måles i watt). Det er derfor den kalles "tilsynelatende effekt". Jeg skrev at de fleste lærebøkene skriver VAr med r-en som subscript. Det er for å vise at r-en ikke er en ny enhet, men at VA er reaktiv, og ikke den tilsynelatende effekten som bare skrives VA. * Vi har den effekten som gjør en jobb for oss. Den måles Watt, og beregnes som P = U x I Vi har den tilsynelatende effekten. Den måles i VA, og beregnes som S = U x I Til slutt har vi den reaktive effekten som ikke gjør noe annet enn å flytte strøm frem og tilbake mellom kilden og forbrukeren. Den måles også i VA, men for å skille den fra den tilsynelatende effekten, slenger vi på en liten r slik at det blir VAr. Den beregnes som Q = U x I Alle disse tre effekten henger sammen, og vi kan beregne dem ved hjelp av pytagoras i effekttrekanten. Da får vi også ut fasevinkelen som er vist som fi i figuren. Det er ikke vinkelen vi er interessert, men cos fi som blir P/S. Den skal ideelt være lik 1 (dvs. ikke noe reaktiv last), men det er vrient å få til. Grunnen til at nettselskapene ikke liker reaktiv last, er at den må flyttes rundt i nettet, og den "bruker opp" plass i ledninger og transformatorer. Den blir ikke borte på noe vis, så det er ikke slik at den i seg selv gir et tap, men den medfører ekstra kostnader. Den gir et tap på grunn av at ledninger varmes opp, men det er ikke det store problemet. Det virkelige problemet, er at man må bruke kraftigere transformatorer og ledninger enn hva man egentlig behøver for å flytte den effekten som gjør en jobb, og som de kan selge. Det er ikke noe annet enn helt standard SI-enheter i disse regnestykkene, så det er derfor de aller fleste skriver VAr, hvor r-en kun er ment å fortelle at svaret er reaktivt. Jeg kan legge til at transformatorer og generatorer aldri oppgis i watt. De oppgis alltid i VA, siden den verdien aldri kan bli mindre en verdien i watt. Det er for å ta hensyn til den reaktive effekten som nesten alltid er i et nett. Det med "var" som en enhet stammer visst fra 30-tallet. Det har skjedd mye siden den tiden, selv om metriske måleenheter fantes. Det er sikkert noen som har lært elektromagnetisme med GCS-systemet, som ikke er lei seg for at det også har endt opp på skraphaugen. Når man ser poenget med SI, er det ingen logisk grunn til å finne opp noe annet, slik som "var" faktisk er.

Problemet er nok at det står så i noen papirer, men at det ikke er det som brukes. Selv NEK skriver VAr i sin dokumentasjon for OBIS-kodene, og de tilhører ikke akkurat dem som slumser. Jeg skulle veldig gjerne visst hva logikken er i å slå beina under etablerte SI-enheter som er V og A med store bokstaver. Selv om det sies at "var" stammer fra 30-tallet, er det VAr (gjerne med r som subscript) man finner i lærebøkene.

Nei, du kan ikke få noe lurt ut av dem, før du vet hva det er, og hvordan ting henger sammen. Hvis du har mer utstyr enn det man har i en leilighet, kan det være veldig interessant, for reaktiv effekt er det som er dimensjonerende for sikringer og ledningsføring. Man skal ikke ha for mange gamle lysrørarmaturer i et hus før reaktiv effekt drar på så mye at det spiser kapasitet på sikringer. Jeg har ikke spesielt mye merkelig hos meg, men ser titt og ofte mer enn 1 kVAr, og hvis alt er på en kurs, blir det lite tilbake. Nå er det vel ikke bare folk uten noe interesse for strøm som går løs på å bygge egen HAN-leser, så det er nok flere enn jeg som finner det litt interessant. Som jeg sa et annet sted, så er det mer enn nok med tallet uten noe mer fancy. Kanskje noen blir nysgjerrige, og prøver å lære mer også. Alt som kan få opp interessen for strøm hos ungdom er av det gode.

Listene over OBIS-koder som NEK har publisert bruker kVAr og kVArh, så det er ikke helt feil vil jeg mene.

@gskjold Er dette en bug? Mangler for første timen i nytt døgn. Ser ut til ha addert første og andre time. Wemos D1 ams2mqtt-esp8266-2.0-rc3.

Det står også noe om hva kraftbransjen bruker. Det er en grunn til at de bruker store bokstaver, som jeg skrev. Verden er større enn EU, selv om de sikkert ikke er enig :-)

Jeg vet ikke hvor betatesting hører hjemme, men jeg kan jo lage litt liv i tråden din også, siden det var her jeg fant ams2mqtt-esp8266-2.0-rc3. Nå er ikke jeg gal (håper jeg), så jeg sover fortsatt godt om natten når det står var og kvarh på skjermen. VAr og kVAr er det som bevarer nattesøvnen hos petimetre. Når man angir volt med liten v, eller ampere med liten a, blir det vanligvis forstått som øyeblikksverdier. Dvs. den spenningen eller strømmen man måler i et gitt punkt på sinuskurven.

@gskjold En kommentar til hvordan strømprisene vises. Det kan være en veldig god grunn til at det er slik som nå, med rullerende 24 timers priser, men for å bruke dem til planlegging ville det vært best å vise alle fremtidige som er tilgjengelig.

Multiplikator vises noen ganger som 34,(noe mer) når jeg har vært inne og prøvd med meg euro og åpner config på nytt. Da vises også prisene med den multiplikatoren. Det merkelige er at det er et komma der, og ikke punktum. Når får jeg ikke gjenskapt det, men det var det samme enten jeg brukte Vivaldi på Windows eller Firefox på Android. Feilen i valuta er ikke stor, men det var derfor jeg ville prøve med euro, og se om koden var enig med Nordpool da, for europrisene burde være like uansett hvor de hente fra. Det er vel å vente at det er noe avvik i valutakurser, så det er ikke en feil, men det med at den smeller opp helt feil omregningsfaktor, og i tillegg viser annet desimalskille, må være noe.

@gskjold Ser ut som om det er en bug i config for priser. Jeg er NO1, men det vises stadig vekk NO2 når jeg åpner konfigmenyen. Prisene i tabellen (NOK) stemmer heller ikke med det Nordpool viser, men det er kanskje ulike valutakurser ute og går? Vil heller ikke låse seg på euro, og multiplikatoren blir gjerne noe rundt 34 med komma (ikke punktum) som desimalskille. Det ser ut som om desimalskille er punktum? Hvis jeg skriver kun 1, blir det i alle fall rettet til 1.000. Har prøvd ulike kombinasjoner, men finner ikke noe logikk i hvordan det endres når jeg gjør valg og lagrer. Tallene som vises, bruker den multiplikatoren som står der når jeg åpner menyen. Hvis jeg ikke velger euro, er det kun valgt sone som ikke blir stående.

Ja, det er noe sånt jeg tenkte å prøve meg på. Jeg er rimelig blank på programmering, men har en slags ide om at noe med json kan være overkommerlig for meg når jeg leser litt på nettet. Det var helt tilfeldig at jeg så en kommentar her om at noe kom ut som json, og det var derfor jeg begynte å interessere meg for hva som gjemte seg i en nyere firmware enn den gamle jeg kun brukte for se noe i en nettleser. På et eller annet tidspunkt kommer jeg nok til å skrote Telldus, men inntil videre kommer jeg ikke til å mekke noe nytt stort system. Jeg fikk til å bruke MQTT i et lite testoppsett, men det er overkill for et display. Jeg kan ha bruk for flere display på samme måleren, og da er vel ikke ESP-NOW saken? Å kompilere kode for å bygge ut den logikken som gskjold har laget, tviler jeg på at jeg gir meg ut på med det første, men å koke sammen noe som kan likne på arduino kan nok få til noe med. Jeg får til noe enkelt med ESP, så jeg lever i håpet...

En liten bruksanvisning for å få "the magic number" (API-nøkkel) for strømprisene: Gå til https://transparency.entsoe.eu/ Registrer deg som bruker. De krever kun navn og epost-adresse. Pluss et 14-tegn passord med minst ett spesialtegn som ikke er @ og et par andre jeg har glemt. Nå som du har blitt registrert, må du sende en mail til dem. [email protected] Skriv Restful API access i emnefeltet og den epostadressen du brukte for å registrere deg med i selve eposten Ikke noe mer. Vent noen timer, og det kommer et svar med hva du skal gjøre videre. Når du har fått svar: Viktig: Du må lagre den tekststrengen du generer med en gang, for den kan ikke hentes ut på nytt. Hvis du glemmer den, kan du generere en ny, men da blir visst den gamle ugyldige. Derfor er det smart å ha en tekstbehandler åpen så det er lett å lagre. Edit: Dette var tenkt som en egen post, men det ville visst ikke systemet? Dette gjelder ESP32: Er det noe i veien for å redefinere pinnen for DS18B20 til en av disse i system-menyen? Kan de evt. også brukes til den RGB-dioden som jeg har glemt hva gjør GPIO2 GPIO5 GPIO15 GPIO18

Nå fikk jeg "the magic number" fra ENSTO-E, og følgende dukker opp :-) Kan til og med legge på momsen. Dette er bare helt konge! Så dukker noen spørsmål opp fra en som ikke har så alt for mye peil på dette. /data.json gir ut noe som jeg skjønner er et standard format som er kurant å lese med en annen enhet, f.eks en ESP som kan kople seg til adapteret via WiFi og drive et lite display som kan stå plassert der det måtte passe uten å blande inn masse ekstra? Hvis det er slik, går det an å dytte ut prisene også? Da kan man bygge et moderne kjøkkenwattmeter og ha det der hvor behovet er størst.

Generaltabbe fra meg :-( Jeg hadde fått inn et komma i IP-adressen, og det funker dårlig.

Hvis du skal rote litt i koden for grafikken har jeg et ønske. Er det mulig å få inn verdien av reaktiv effekt import i VAr?. Den kan for eksempel stå som et tall under de to andre du allerede har for reaktiv. Ikke noe fancy, kun verdien. Jeg ser at den kommer ut i data.json så verdien er vel tilgjengelig? Jeg ser også at ESP volt: vises som 0,00. Betyr ikke noe for meg, men det er kanskje noe med kortet mitt? Bortsett fra dette, håper jeg julenissen er snill med deg i år, for dette er skikkelig bra! 🥇 🎆🎇

Da er vi på nett :-) Mitt kort er tydeligvis en klassisk klon-av-klon et eller annet. Har 2x15 pinner hvor det vel er vanlig med 2x16. Her er GPIO16 merket "RX2" hvis noen andre har et liggende. Jeg har et problem, og det er at jeg ikke får lagret fast IP. Det funker helt fint på ESP8266, men ikke med ESP32.

Det hjalp veldig! Kanskje litt ekstra tekst om dette i wikien også? Jeg endte opp med en haug feilmeldinger som tydet på manglende kontakt. Mitt kort bruker en Silabs CP210x-serie USB-seriechip. Da funker det tydeligvis ikke med --port /dev/ttyUSB0. --port COM4 gjorde susen der. Hele min streng lagt inn i en *.bat fil ble slik esptool.py --chip esp32 --port COM4 --baud 460800 --before default_reset --after hard_reset write_flash -z --flash_mode dio --flash_freq 40m --flash_size detect 0x1000 bootloader_dio_40m.bin 0x8000 ams2mqtt-esp32-partitions-1.5.8.bin 0x10000 ams2mqtt-esp32-1.5.8.bin pause pause på slutten gjør at vinduet ikke lukkes før man trykker på en ny tast for dem som ikke husker gammel DOS.

Tjaaa.. Hvor finner jeg partitions bin? Jeg byttet navn på bootloader_dio_40m.bin, og da stopper det her: esptool write_flash: error: argument <address> <filename>: [Errno 2] No such file or directory: 'partitions.bin' Jeg er ganske så talentløs på akkurat dette, så hjelp mottas med takk!

Jeg bruker den på Wmos-en min. ESP32 er fullstendig ukjent terreng for meg, så jeg må nok få litt med teskjeer her :-) Ser nå at det er en Wiki også, og at M-Bus connected to GPIO16 Jump GPIO4 to GND to force AP mode during boot Dallas temp sensor connected to GPIO14 står for Lolin D32 som likner litt på mitt som er av ukjent kinesisk opphav. Da er det kanskje scriptet for flashing som jeg ikke har kontroll på?

Nå fant jeg en slik i arkivet, og fikk lyst til å prøve meg på energipriser som jeg forstår krever ESP32. Kan den brukes? Hvis ja: Jeg vet at jeg må flashe filen for ESP32. Den kommer opp som "Silicon Labs CP210x USB to UART Bridge". Kan jeg fortsatt bruke samme scriptet som for Wemos D1 med endret comportnummer? Er det fortsatt pinne D1 som er inngang? Noe annet jeg ikke aner noe om som jeg burde vite?
