Vi åpner nå tre nye forum for direkte kommunikasjon med smarthus leverandørene! Vi har snakket med tre av de store smarthus leverandørene og signalisert et behov for enkelt å kunne kontakte kompetente personer hos dem for å få svar på mer kompliserte tekniske spørsmål. Det viste seg at de også hadde et ønske om å kunne få ryddet opp i en del feilinformasjon og myter som flyter rundt i sosiale fora. Dette er organisert rundt et eget forum for hver leverandør der det som vanlig er oss forumdeltakere som spør og svarer på det vi kan, men i tillegg vil det være representanter for leverandøren der med egne brukere som kan gi fasit eller korreksjoner. Leverandørenes brukere vil være klart merket så det vil ikke være tvil om hvem du får svar fra. Hvert forum vil ha en underkategori for spørsmål og svar og en for generell diskusjon og kommunikasjon. Forumene finner du her: https://www.hjemmeautomasjon.no/forums/forum/110-leverandører/

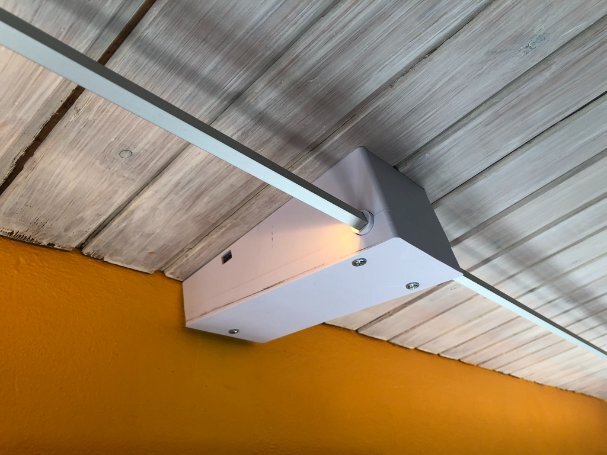

Jeg har jobbet ganske lenge med dette prosjektet men fordi det var på hytta i Danmark og fordi jeg fikk problemer med et dårlig power er det først nå jeg er ferdig nok til å vise det fram. Jeg ser at boksen har et hull for å kunne plugge inn en USB til ESP32en, fordi dette var før jeg visste hvordan en kan bruke OTA for oppgradering isteden 🙂

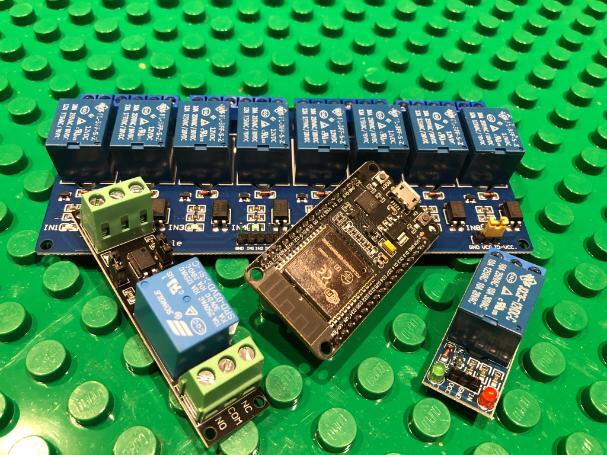

Her er kode for å styre et relé (Det er jo ikke store koden som skal til for å skru en pinne av og på men jeg tar den med alikevel) Litt om reléer Når en bruker et relé er det enten for å styre en stor strøm med en liten strøm eller en høy spenning med en lav spenning (eller begge deler). Prisippet er at en eller flere fysiske kontakter er koblet mekanisk til en spole slik at når spolen får strøm lukkes (eller åpnes) kontaktene. Jeg er vant til at reléer tegnes omtrent slik: Her er 1 og 6 spolen. Kontakt 7 er normalt koblet til 3 når reléet ikke er aktivert og kobles til kontakt 2 når spolen får strøm. Vi sier at kontakt 3 er "Normally Closed" (og er oftemerket NC) og kontakt 2 er "Normally Open" (merket NO). Nr 7 kan være merket COM. Reléet kan ha flere par kontakter slik som 4,5 og 8 og som veksler samtidig med de andre. Poenget er at det er en fysisk (elektrisk) avstand mellom spolen og kontaktene slik at spolen kan ha en lav spenning mens kontaktene kan styre en høy strøm/spenning. Hvor høy spenning (Volt) kontaktene tåler sier noe om hvor godt isolert de er, og hvor mye strøm (Ampere) de tåler sier hva de tåler før kontaktene brenner av. Sørg for at reléet du velger tåler minst den spenningen og strømmen du trenger. Spolen er oftest anngitt med hvilken spening den må ha for å aktiveres. Helst skulle vi visst hvor mye strøm den trakk (eller hvilken motstand den hadde) men det er ikke alltid tilgjengelig. En diode i parallell Når du endrer spenningen i en spole genererer den en spenning motsatt vei. Denne spenningen vil kunne ødelegge elektronikk som er tilkoblet så derfor kobler en ofte en diode "motsatt vei" over spolen. Denne dioden "kortslutter" denne strømmen fra spolen og skal altså kobles slik at "pilen" på dioden (vanligvis merket med en ring fysisk) peker mot pluss-delen av spolen. Spolestrøm Har vi et relé som trekker mindre enn de 20mA som en pinne på ESP32en tåler vil vi kunne koble den rett på mikriprosessoren, men i de fleste tilfeller trekker spolen mer enn dette og krever mer enn 3.3V så da må vi inn med en transistor. Dette gir også muligheten for at reléet kan drives fra en høyere spenning som 5V eller kanskje 12V. Nesten hvilken som helst NPN transistor kan brukes. Google litt rundt (eller spør ChatGPT) for å finne en passende verdi på R1. Ferdige Relé moduler Det er mye enklere å kjøpe en ferdig relémodul. Denne har både Diode og transistor på kretskortet og noen ganger også en optokobler. Om du kjøper en modul som skal ha 3.3V er jo alt greit men om du kun får tak i en på 5V kan du bruke den også om du allerede har 5V som du mater ESP32en med. Dersom modulen har en strap der du kan velge om den skal få strøm fra mikroprosessoren eller eksternt er det flott. Da bare fjerner du strappen og kobler 5V til JDVCC, IN1 til GND på ESP32en og VCC til GPIO pinnen. (Eller 5V til JDVCC, IN1 til GPIO pinnen og VCC til 3.3V på ESP32en) Er relé modulen 12V eller 24V og du har disse spenningene av andre grunner i prosjektet ditt kobler du på samme måte. Jeg hadde noen billige moduler fra Aliexpress som dessverre ikke hadde denne strappen og jeg måtte inn med en transistor for å drive dem. Du finner beregningene i "garasjeport prosjektet" mitt her på forumet: Det er jo ikke store koden som skal til for å skru en pinne av og på med MQTT men jeg tar den med alikevel: Disclaimer: Om du skal styre 230V med reléet ditt må du huske at du må være elektriker for å koble 230V. Hvis ikke kan huset ditt brenne ned og du får ingen ting fra forsikringsselskapet. Hjemmeautomasjon.no skal ikke ha noe ansvar for slike ting.
