Leste denne artikkelen : https://www.tu.no/artikler/den-lysende-led-revolusjonen/479587 Om man ser bort i fra at artikkelen kan oppfattes som produktplassering så fikk den meg til å tenke litt. Blått lys er ikke bra for nattesøvnen, cyan (lyseblått) holder folk våkne. Og blått hjelper mot depresjon. Vel og bra, men hva med de andre fargenyansene? Og også lysintensiteten? Det finnes nå dim to warm pærer og heldigvis har telefon og nettbrettprodusentene også begynt med nattmodus. Jeg vil tro at å følge naturens belysning er det mest naturlige for mennesket. Jeg har lyst til å dra dette ut i praksis på stuebelysning og soveromsbelysning. Og da trenger man RGBWW styring av LEDene samt også fornuftige og praktiske LED-moduler av god kvalitet. Noen med erfaringer og/eller kunnskaper som kan fylle på litt hær?

Tøft prosjekt! Såvidt jeg har plukket ut av tråden så har du ingen endebrytere eller homing- sensor? Eller har du noe form for detektering av blokkering? Off topic: 3D printing er noe jeg har veldig lyst på, dvs. det ferdige resultatet man kan plukke ut av printeren. Min tolmodighet med musevifting strekker ikke langt nok til at jeg får til noe som helst brukbart..

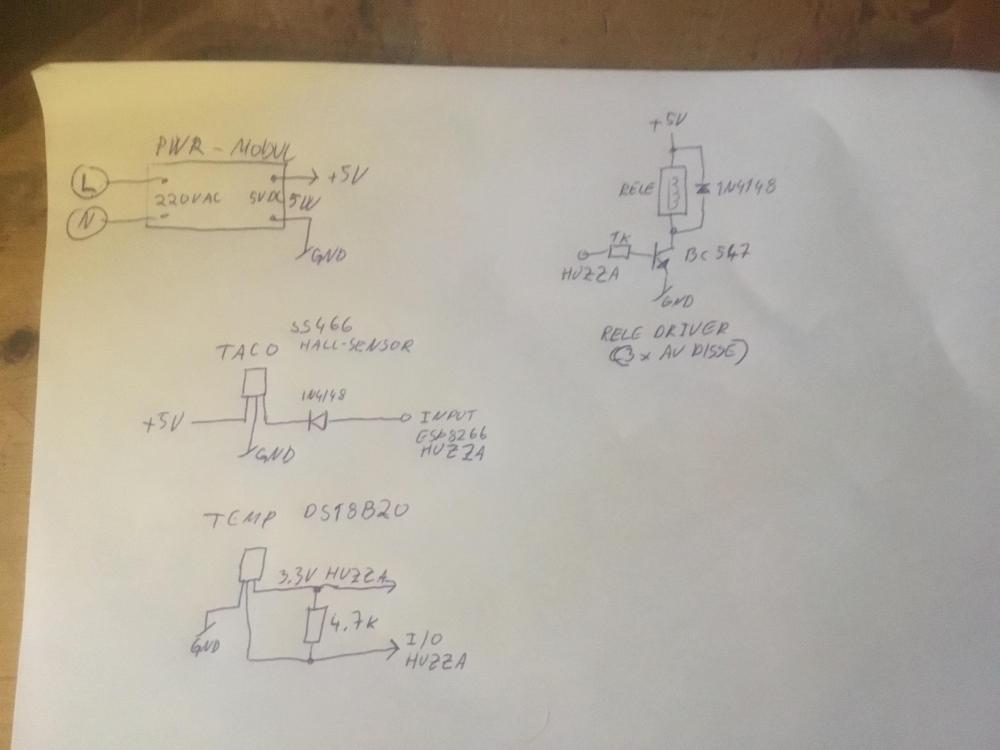

Steike, ESP8266 gjør mye rart på io-pinnene ved oppstart og ved flash! Litt neppå sia er en tabell: (GPIO Behaviour Summary) http://rabbithole.wwwdotorg.org/2017/03/28/esp8266-gpio.html Jeg har med andre ord bare to "rene" io-pinner å bruke for releer om jeg ikke vil at vifta skal begynne å snurre når ESPen bootes, eller enda værre når den flashes. Dette er gpio 4 og 5. Må da putte de to releene for viftehastighet på disse. Releet for dreieretning spiller det da mindre rolle om klikker inn litt så lenge ingen av hastighets-releene er inne. Hall-sensoren må jeg også lese databladet en gang til på. Jeg tegnet inn en diode på sensorens utgang mere som en refleks. Mener sensoren har en åpen-kollektor utgang, så dioden bør nok erstattes med en motstand. Om jeg ikke gjør det vil gpioen (som i praksis da er en output i deler av oppstart/flash) effektivt bli kortsluttet til GND om viftebladene står sånn att sensoren er inne! Temperatursensoren er mindre ømfiendtlig for litt tilfeldige nivåer på io-pinnen, tror jeg.. Må uansett påregne noen rare resultater fra den som skal forkastes. Skulle ha tatt seg ut om vifta begynner å gå mens jeg driver å roter oppi koblingene. Jeg har lite hår igjen på hodet som det er..

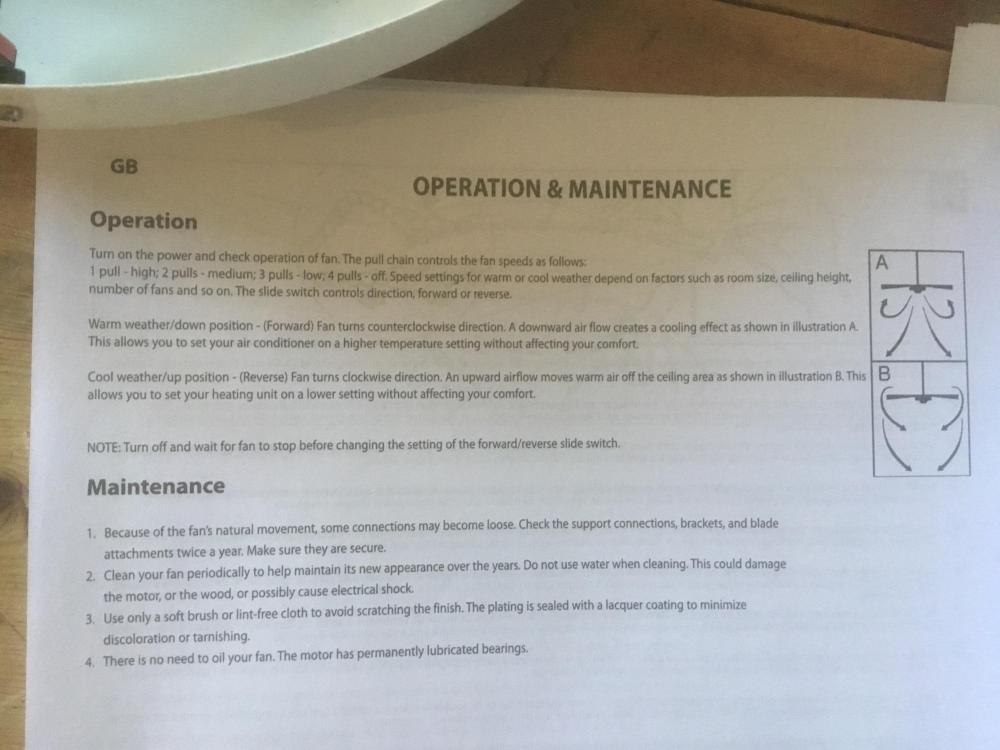

Deler plukket ut og bestilt. Elfa var tomme for DS18B20, men tror jeg har noen liggende. Alternativt har jeg noen kina-sensorer. DS18B20 er bedre til dette da den kan stikke ut fra viftehuset og få vindpusten fra viftebladene. Vifta er tenkt plassert over vedovnen. Derfor temperatursensor. Uansett er det ikke feil med flere temperatursensorer. Hall-sensoren er jeg litt mere usikker på, men for å snu dreieretningen så må vifta stå stille. Kan sikkert fungere med en tidsforsinkelse også. Tiden vil vise, spørs hvor vanskelig det blir å montere sensoren (med tilhørende magnet) og om selve vifta lager noe magnetisk støy. Jeg trenger ikke å vite farta på vifta, men vil tro det kan gi en fin tilbakemelding om status på vifta. Valgte å gå for 5volts- 5watts- strømforsyning da jeg fant releer som passet, riktignok i 6volt, iflg. datablad skal dette gå fint. Og så blir det en Adafruit Huzza breakout da denne har innebygd regulator til 3.3 volt og kan derfor mates med 5volt. Så får vi se om jeg klarer å få dette ihop til noe som virker. Den virkelige jobben blir å finne riktige biblioteker og å skrive programmvaren. Hall -sensoren vil feks. kreve en interrupt-rutine. Håper verden har gått litt videre siden sist jeg prøvde meg på det på Arduino. Det har blitt noen år siden.

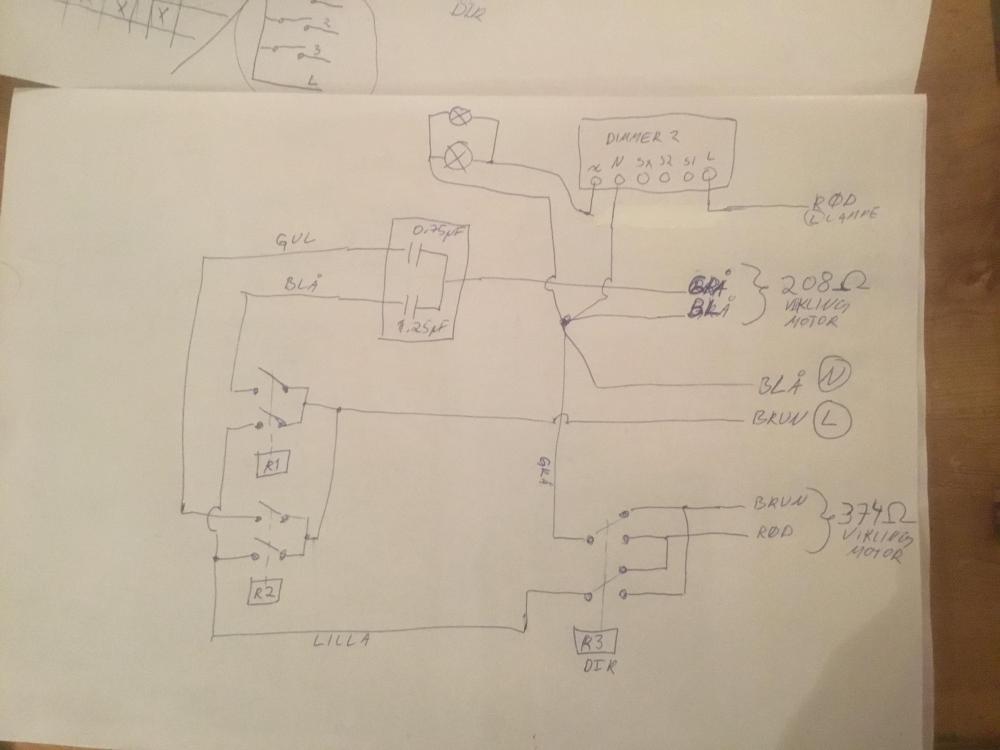

Da spyttet CADen ut en litt mere ryddig versjon. Jeg kommer unna med 3 releer for viftestyringa og en dimmer for lys. Må nesten bli en ESP8266 - greie dette. Da gjenstår det å pønske ut strømforsyning til greiene, drivere til releene. Det er uansett ingen vei tilbake, da jeg klarte å ødelegge hastighetsbryteren. Og det før vifta har kommet helt ut av plastikken. Må også ta en korrektur for å se at jeg har fått med meg alt på riktig sted.

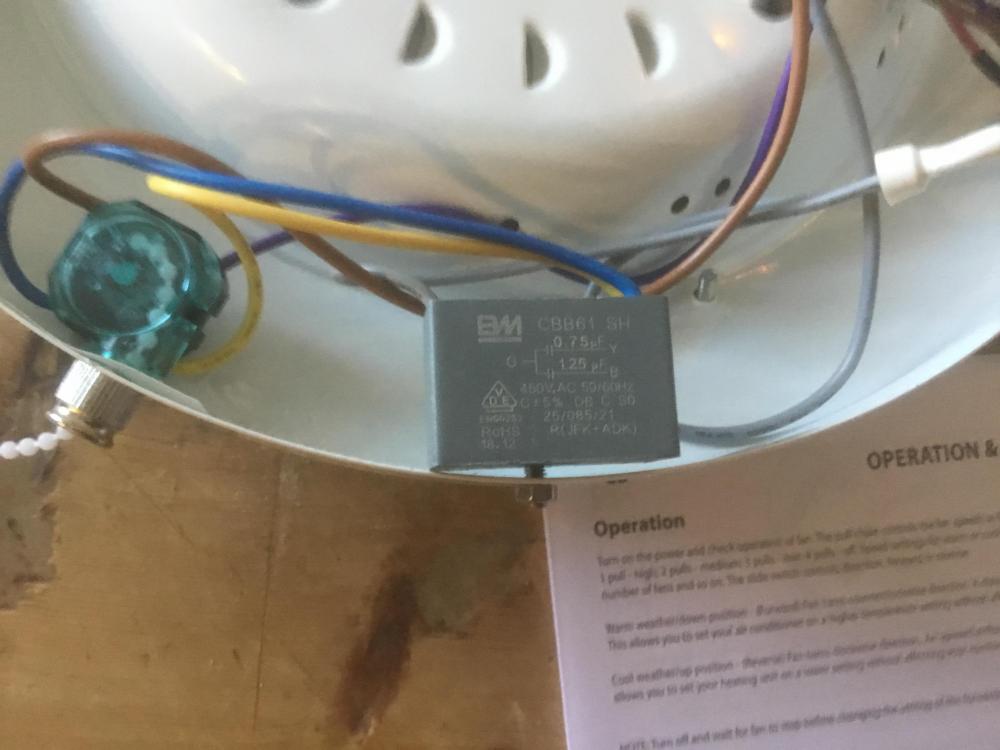

Noen som kan kaste litt lys over hvordan denne motoren virker? Jeg tror ikke jeg var på skolen den dagen det var på timeplanen. Begge kondensatorene er i parallell på full viftefart. Mere kondensator -> mere fart. Lurer på hva som skjer om jeg bytter ut kondensatorene en dimmer? ..eller bruker kondensatorene i serie med dimmeren..

Og det skulle bli det samme som alternativ 1 hær: http://www.hurontel.on.ca/~taitg/pages/cfan.html

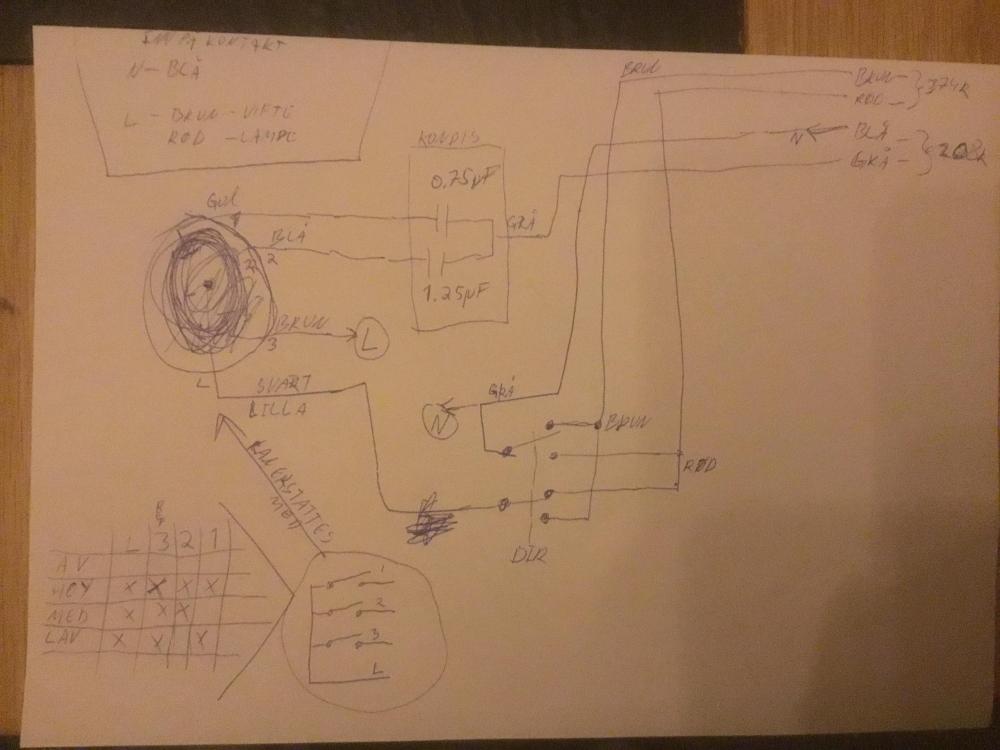

Da har jeg kludret litt i CADen min:

tvilsomt at kondensatorene den har innebygd matcher viftemotoren, og da blir hastighetene feil. Og så vil jeg ha muligheten til å snu dreieretning, og det krever noe ekstra leamikk.

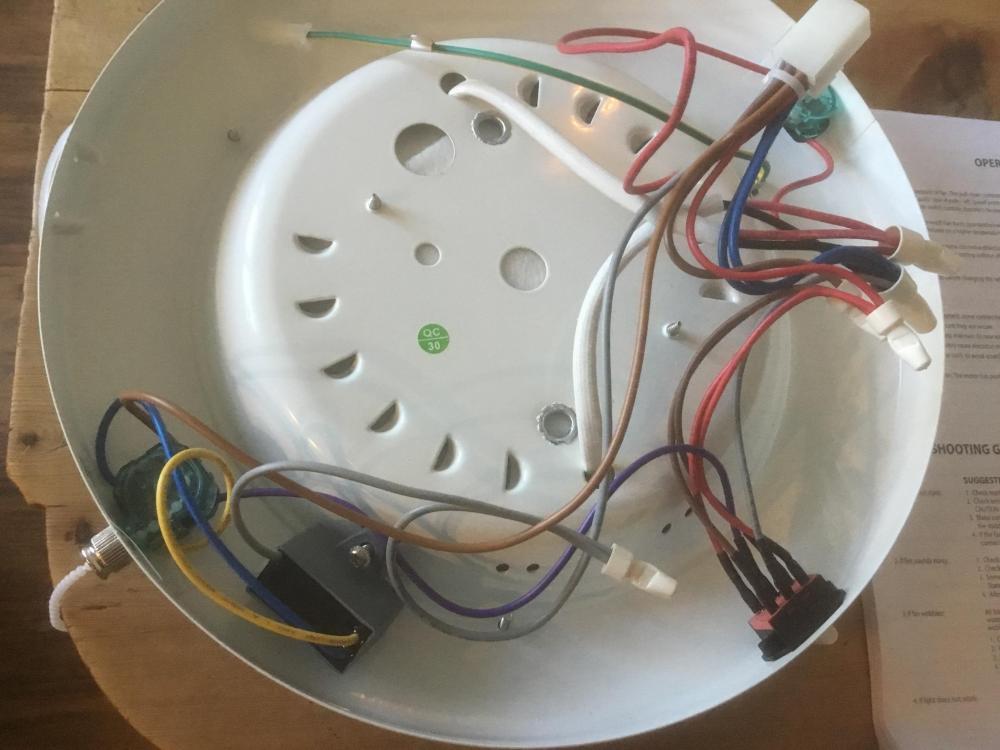

Tittel oppdatert da dette ble en byggetråd.. Her må det nøstes, tegnes skjema og fornuftige deler bestilles. Fra venstre til høyre: Hastighetsbryter tilkoplet "kondensatoren" Dreieretningsbryter, seks ledninger tilkoplet. Lysbryter. Hadde det bare eksistert en z-wave dings som taklet dette.. Eller muligens selvbyggd ESP8266 med releer? Mener jeg skal ha noen små SSR liggendes ett sted. Så Kanskje de kan brukes.. Lampedelen er den enkleste, blir en Dimmer 2 Noen som har tuklet med tilsvarende?

ESP8266 er 3.3 volts chipper. Det krever nesten alltid litt tankevirksomhet å kople til noe. Ikke rare greiene med strøm man kan dra ut, man må nesten alltid buffre. Den eneste ESP8266 jeg har i drift akkurat nå er en Adafruit Huzza Breakout i varmepumpa. Grunnen til valget var at Adafruit har pålitelig dokumentasjon og også QR på produksjonen. Jeg har div. Kinaversjoner liggende, de er litt hit og dit på alle måter syns jeg. Definitivt vurder bruksområdet. Noen ganger er Kinavarer helt greit. Anvendelige er iallefall ESP8266 (og ESP32). Følger tråden da jeg har flere garasjeporter jeg vil ha styring på.

To nye forslag. Nr to med NPN transistor er også kompatibel med 3.3v logikk (vet ikke om resten av sensoren er 3.3v kompatibel) Dette forutsetter at sensoren er 30 ohm, (må testes med en 70 ohms motstand.

Må takle 166 mA om sensor-røret er 30 ohm (ved 5v drivspenning) som det skrives i div datablad jeg har frest igjennom. Om det stemmer så er man i mål med en 70 ohms motstand for 1.5 volten. Man kan også fjærne NPN transistoren i forslaget mitt oppi hær.

sjit å, haugen med dingser som skal plasseres ut vokser.. Håpet er at z-wave vil fungere over gårdsplassen og ut til de andre husene. Enkle ting som z-wave dimmere og switcher. Ganske sikkert ett ilandsproblem

Ungdommen nå til dags ? Pensum når jeg ble utdannet var Tandberg Sølvsuper 11, fra nettkontakten via antenneinngangen til og med høytaler. Neida, jeg synest det er bra at noen kaster seg på! Det er ingenting som slår handson erfaring kombinert med litt matte! Jepp, uansett hva man gjør med en dings på 30 ohm som skal ha konstant drift for ikke å eldes til hinsides ubrukbart, så vil det gå med energi. ( forslaget mitt er absolutt ikke ment til energisparing heller) Det er diodene som ordner 1,4 (eller mere korrekt noe ala 1.2 volt pluss litt) Transistorene switcher mellom spenningen over diodene og 5volt. Tanken er at transistorene skal lede fullt ut som switcher, den ene på og den andre av. Og motsatt. edit; grunnen til at jeg plasserte PNP transistoren øverst er for å sikre at spenningen over den er minst mulig. Samme med NPN transistoren nederst. Mere er det ikke å si.. Eller du må gjerne spørre, litt vanskelig å si eksakt hvor jeg kan hjelpe.. Nå må du ikke legge altfor mye i kretsen, den ble tegnet mer eller mindre på refleks uten noen lengre filofisering Når jeg må lage slikt er det en lengre tids filosofering bak. Sånne ting som å stokke plasseringen på NPN og PNP transistorene og flytte etter lasten.

Enklere kommer an på øyet som ser.. ..men jo, alt er og blir kompromiss. For 5volt er det ikke mye rom for overhead. Noe enklere enn transistorer som går i fullstendig av/på modus skal man nok lete lenge etter

Det jeg skisserte er egentlig to kretser: en for 5volt og en for 1.5volt-ish styrt fra en io. Problemet med denne er nok at begge transistorene kan være på samtidig. Derfor den etterpåanmeldte sorte motstanden. Den kan likegodt koples til 5volt som GND alt etter hva man vil ha som default. Den må helt sikkert være så lav at kun en av transistorene vil lede når ingenting er tilkoplet (arduinoen). CAD-programmet mitt er på en annen maskin akkurat nå, men med to PNP transistorer og to io-pinner så kan man komme unna med bare en motstand foran røret for 1,5 volt om røret er pålitelig 30 ohm.

Alt annet enn plast og rustfri vil ikke vare i ett fjøs. Det er grunnen til at det ikke er installert en fuktsensor før. Har snakket med Bruvik (leverer vifteløsninger til det meste av fjøs i Norge). De anbefalte en sensor fra Nederlandske Microfan. Sensoren ( fikk ikke typenr.) drives av 24volt med 0-10volt utgang. Skal kontakte de pr. epost. Jeg skjønner ikke noenting av microfan.com, den er på Flamsk eller noe.. @Jarle FJa, jeg går for ordentlige løsninger på lang sikt. 24 volt er greit nok og standarden på slike innstallasjoner. (Dvs. En standard man kan bruke) Jeg er opptatt av å bruke hyllevare i mest mulig grad. Om dingsene må programmeres ser jeg ikke på som noe større problem, bare at deler (eller tilsvarende deler) kan skaffes også noen år frem i tid. Det leveres mye til landbruket i dag med propreitære styrebokser som gjør dyr og avansert mekanikk ubrukelig når "boksen" ryker. Om det lar seg skaffe in slik boks, så er de vanvittig dyre. En jeg kjenner regner prisen på en "boks" i antall melkekyr.. Jeg prøver å unngå slike produkter når jeg kan. Man kan Google til man blir blå, noen data eller priser finner man ikke på slikt. Og så må man vasse i produkter fra Alibaba og Bangod.. På kort sikt må jeg koke ihop noe rallemikk ser det ut til.

Jeg har kommet til hovedpunktet som gjorde at jeg startet med hjemmeautomasjon i første omgang. Nemlig å få kontroll på miljøet i fjøset. Den eksisterende løsninga består av en vifte med fem trinn. Fungerer utmerket med fullt påsett med høylakterende NRF-kyr. Men siden det nå er mindre antall dyr som også produserer mindre varme krever det mye ratting med vifte av og på for å holde luftfuktighet nede og temperatur over null så vannet ikke fryser. Dette er en prøvesessong for å se hva som fungerer. Regner med å omkallfalltre fjøset basert på erfaringer denne vinteren. Det største problemet synest å være en fuktsensor som tåler miljøet. Finnes det egnede sensorer? Alternativet er å kjøpe inn en haug med billige sensorer ala DHT 11 og bytte de etterhvert som de blir dårlige. Synspunkter og ideer?

Leste litt mer om de sensorene. Har behov på hytta for å detektere propan lekkasje. Og co2 i det pitelille annekset. Kretsen jeg streket opp over kan sikkert forenkles. Man må nesten prøve seg frem; Ser at røret er på ca 30 ohm. Muligens så holder det med en motstand fra 5volt og regne spenningsdeling ut fra det. Kanskje starte med det (da trengs ikke NPN transistoren) Om man flytter diodene fra emittersiden på NPN transistoren til kolektoren så kan man bytte de med en motstand og regne spenningsdeling. Evt. også bytte de to diodene med en zenerdiode om man finner passende verdi. Edit: ser det er mere tenkefeil i tegninga mi. Å kople samen de to basemotstandene vil nok føre til at begge transistorene leder når io-pinnen på Arduinoen er i inngangsmodus. Dvs. kortsluttning. Kan løses med å sette på en motstand til GND ved io-pinnen. Dette gir røret 5v drivspenning som default. Skal se om jeg finner fila i CAD-systemet mitt og endre posten over.

stygg tenkefeil i forrige innlegg endret

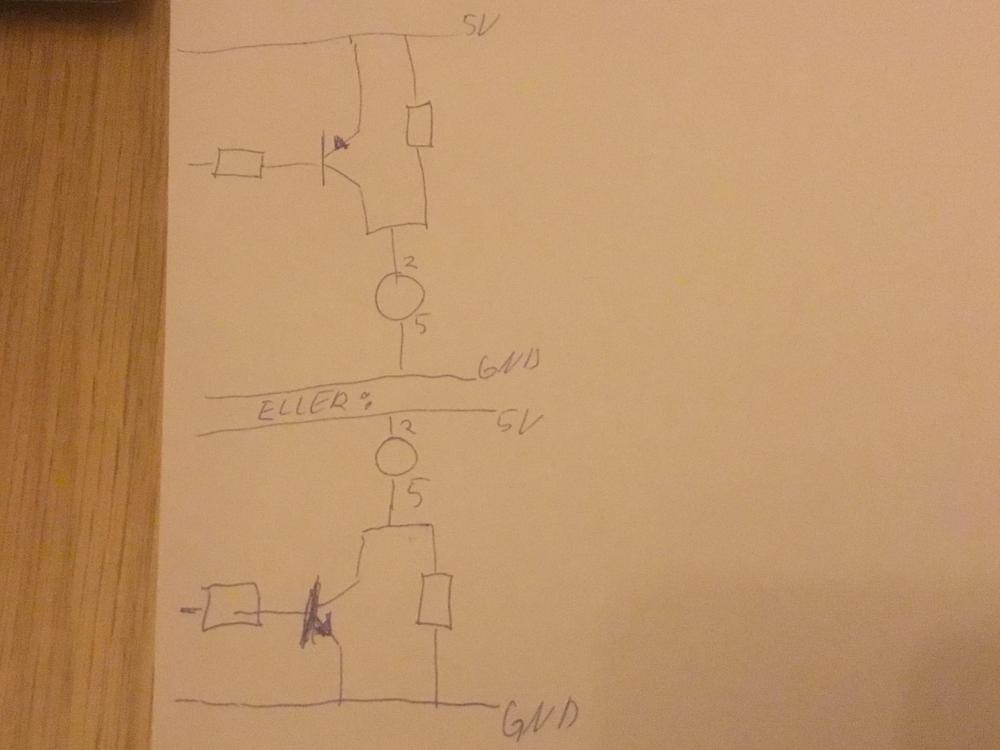

Fort streket opp på CAD-programmet mitt ? Har ikke regnet på noe, kun tegnet strømforsyningen til røret. Redigert versjon 2 Trenger den sorte motstanden for å forhindre at begge transistorene leder samtidig.

Jeg skjønte at 5v og 1,4 volt skulle til samme punkt.. Lurer på om ikke Q1er tenkt litt feil på skjemaet ditt. Skal prøve å tegne litt..

Du må nok bruke en transistor. Jeg ville brukt en PNP med emitter koplet til 5 volt. Kollektor til strømforsyningsinngangen til sensoren din. Base via en motstand (1k kanskje..) til en io-pinne Arduinoen. Dra io-pinnen på Arduinoen lav og sensoren din får 5v. 1.4 volt kan kanskje fikses med to dioder i serie i lederetning ( i serie med en motstand til 5v) Kanskje må du switche denne kretsen også med en transistor tilsvarende 5volten beskrevet over med egen styrepinne på Arduino? Vanskelig å si uten mere data på sensor.

Mulig, hos meg var det kunnskapen på Openhab og at mqtt var ett hull i min kunnskap. Og så ville jeg implementere dette i konfigurasjonsfiler. Hær var det sprikende og ufullstendig dokumentasjon fra Openhab. Openhab har for ikke lenge siden gjordt om på hvordan "things" fungerer i versjon 2. Ble mye Googling og lesing. Det var også en bug i Openhab som førte meg på ville veier. Hadde sikkert kommet i mål hurtigere med å bruke web-interfacet. Men nå har jeg en ferdig oppskrift i konfigurasjonsfiler jeg kan slå opp i og evt. dele. Konfigurasjonen og workaround for bug postet jeg hær:
