  1. Gunnar-K
    Hei! Er i gang med å montere et anlegg på 28 paneler på garasjen. Var borti et innlegg på et eller annet forum der det ble snakket om å koble så mange paneler i serie at MPPT går i metning, dvs høyere spenning enn den kan utnytte. Vet ikke om invertere vanligvis tåler dette? Hensikten var at dette ga produksjon ved mindre lys, siden tennspenningen ble oppnådd tidligere. Til gjengjeld vil produksjonen flate ut før maks spenning er oppnådd. Så spørs det hvilke lysforhold en har mest av..
  2. Gunnar-K

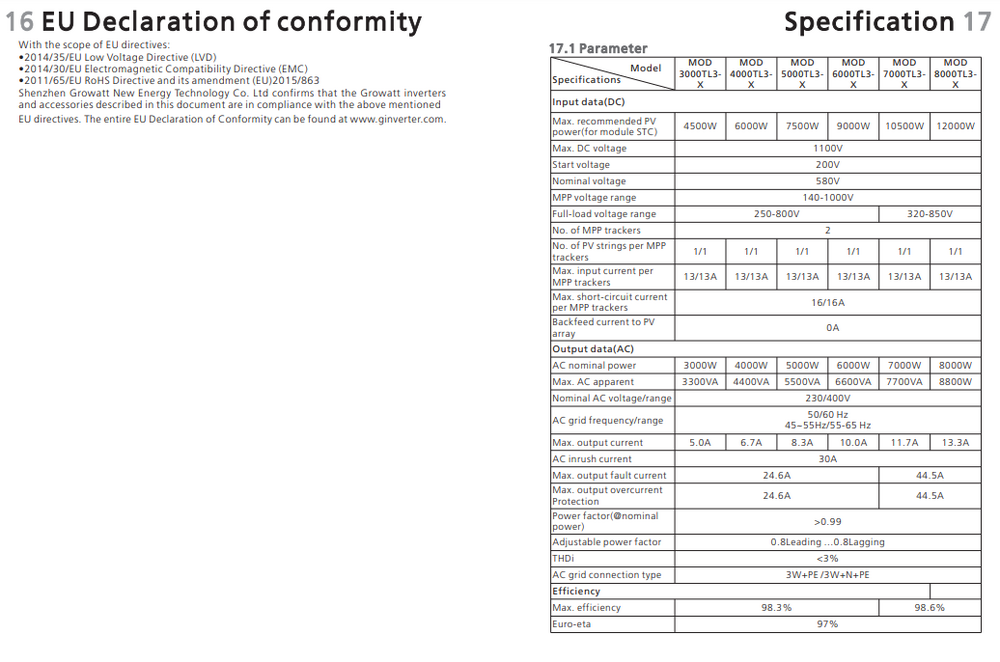

    Jeg antar at dette er ok, men det står ikke spesifikt i manualen, men det står 3W+PE/3W+N+PE, se bilde med utdrag av spec. Fant en på en norsk side her, men den har en E til slutt i partnummeret. Tenker å kjøpe i Sverige, avhengig av pris.
  3. Gunnar-K
    Jeg har over 20meter fra garasjetaket og til sikringsskapet. Så kabelen har betydning. Men slik som Kjell hos Tradewinds forklarte det i en epost i kveld, kan hver streng deles i tre. Med streng mener han vel nodekabel tror jeg. Så var det noe med max 10 paneler pr streng, så jeg må dele i to strenger à 8 paneler. Da blir kanskje kablingen slik som @haraldov viser i sitt innlegg over, men jeg får to slike 3-fase nodekabler. Disse må vel kunne kobles sammen i en koblingsboks i garasjen (med skillebryter på hver streng), og føres til sikringsskapet i èn treleder kabel+ jord? Kabelen er opp til elektrikeren sier Kjell hos Tradewinds, men det er jo kjekt å kunne planlegge litt.
  4. Gunnar-K
    QS1 er visstnok gått ut, det var den jeg ble tilbudt først. Får du trefase ut av nodekabelen og til sikringsskapet i garasjen slik som du har tegnet det? Er det forskjell på kablene som går fra inverterene og til nodekabelen? Evt kanskje inverterne setter opp fasene seg imellom når de får spenning fra nettet. Jeg googlet litt og fant QS1-manualen. Riktignok ikke IT-nett, men der var det koblet tre "strenger" av invertere, som ga hver sin fase til nettet i huset.
  5. Gunnar-K
    ok, verdt å tenke på. Jeg har et tilbud på trefase inverter og 14 paneler også. Firma Eco Elektrik (Fetsund tror jeg). Dette blir omtrent samme pris, men da blir det mindre jeg får gjøre selv. Vet ikke hvor mye jeg sparer, men det er jo også knapphet på folk som kan montere for tiden
  6. Gunnar-K
    Høres ut som en brukbar mulighet. Må i såfall finne ut om det stort sett èn fase som trenger påfyll? Har trefase varmepumpe og trefase tilskuddskolber. Kolbene slår bare inn når det er kaldt, men varmepumpa er i drift hele året.
  7. Gunnar-K
    Tenker å bestille anlegg med microinvertere fra Tradewinds. Det som passer best på garasjen min er 16 paneler, og 4 microinvertere. Tradewinds sier at dette skal la seg koble til et trefase IT-nett, og det kan godt hende stemmer, uten at jeg skjønner helt hvordan dette skal kobles. Har ikke fått datablad på microinverterne, men de kommer fra Hoymiles. De eksemplene jeg har funnet for tilkobling til trefase med en annen type microinverter har brukt tre separate "strenger" med mikroinvertere, men om det er slik vil det gå dårlig opp med 4 microinvertere og 16 paneler. Noen som har vært borti problemstillingen kanskje? Har ikke fått noen monteringsanvisning fra Tradewinds enda, og vil sikre meg at jeg ikke ender opp med en konfigurasjon som ikke vil fungere. I utgangspunktet kan en montere microinverterne og panelene selv, og vil jo spare noen kroner, sammenlignet med å sette bort hele jobben. Jeg tenkte også på å forberede litt før utstyret kommer, og grave ned kabelen fra garasjen og til huset der sikringsskapet er selv, men da må jeg finne ut hvilken kabel jeg trenger. Når jeg tenker trefase, tenker på kabel med 3 ledere + jord, PFSP kanskje. Bør kanskje ha 4 kvadrat på lederne. Anlegget vil levere maks 6kW.
  8. Gunnar-K
    Ja, klar over slikt, men verdt å merke seg. Ta en kjapp sjekk av og til er lurt. Dette med "Unavailable" er ganske vanlig, så vidt jeg finner ut. Ikke spesielt for Tuya heller. Har ikke funnet noen god løsning på det foreløpig.
  9. Gunnar-K
    Ja, klar over at Tuya kanskje ikke er allverdens kvalitet, men den har holdt bra fram til nå. Det står 16A på den, uten at jeg vet om dette er optimistisk eller ikke. Den vil jo også som regel måtte slå på når termostaten i VVB allerede er på.
  10. Gunnar-K

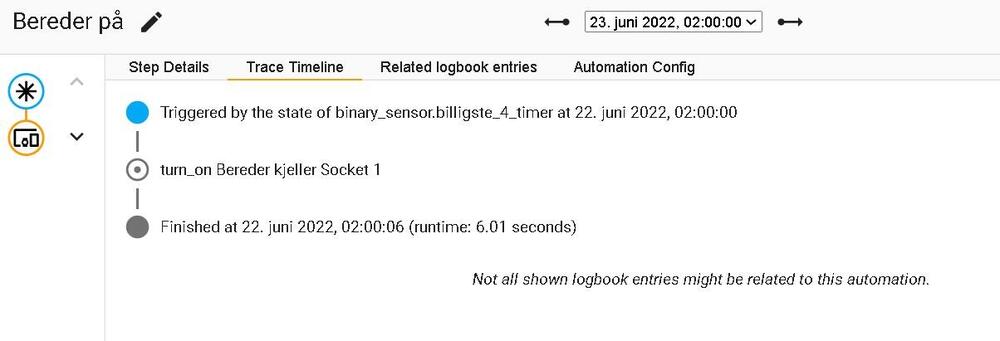

    Takker! Det er en Tuya smartplugg kjøpt på Jula. Jeg har kjørt "Smartlife" appen med timer i månedsvis på den, og har ikke merket noe trøbbel. Jeg har slettet timerne fra Smartlife-appen. Om jeg velger "Vis sporing" ser det ut til at automasjonene utløses riktig av "billigste 4 timer", men det er bare på "Bereder av" at jeg ser et innslag i loggen for at smartpluggen har slått seg av. For "Bereder på" står det ikke at smartpluggen har skrudd seg på. Fra "History" ses at pluggen har skrudd seg på til feil tid. Jeg har hatt noe nettverkskrøll i kjelleren noen dager, ses det i loggen om det ikke oppnås kontakt med snartpluggen?
  11. Gunnar-K
    Hm.. etter et døgn ser det ut til at det bare virker av og til. Misset minst ett påslag, slik at berederen ble stående avslått hele dagen. Det var nok ikke bare 20-åringen som dusja en time eller to.. Er det noe ekstra betingelse en bør legge inn for å få det mere stabilt? Fra loggen ser det ut til at smartpluggen slo seg på 22:09:12 21/6, og av igjen 22:09:15, altså 3 sekunder senere.. Vet ikke hva som skjer i et slikt tilfelle?
  12. Gunnar-K

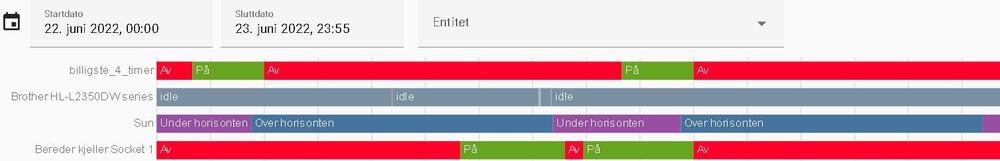

    Kanskje det egentlig virker? Ser sånn ut på historiegrafen, men bereder av og bereder på er grønn (på) hele tiden. Er det bare for å indikere at automasjonen kjører? Bereder kjeller socket 1 ser ut til å følge billigste_4_timer.
  13. Gunnar-K

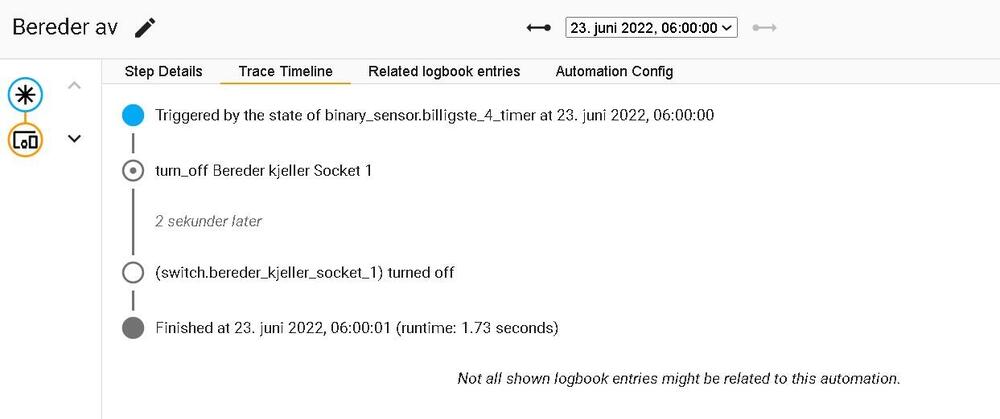

    Er nybegynner på HA. Får til å hente strømpriser, og binary_sensor.billigste_4_timer ser ut til å fungere. Men min enkle automatisering virker ikke. Forsøker å skru på bereder innenfor de 4 billigste timer, og av ellers. Innholdet i automations.yaml er slik: alias: Bereder av description: Slå av bereder utenfor de 4 billigste timer trigger: - platform: state entity_id: - binary_sensor.billigste_4_timer from: 'on' to: 'off' condition: [] action: - type: turn_off device_id: 0d7f8d04e25596dd5c7e468371f8bfc5 entity_id: switch.bereder_kjeller_socket_1 domain: switch mode: single alias: Bereder på description: Slå på bereder innenfor de 4 billigste timer trigger: - platform: state entity_id: - binary_sensor.billigste_4_timer from: 'off' to: 'on' condition: [] action: - type: turn_on device_id: 0d7f8d04e25596dd5c7e468371f8bfc5 entity_id: switch.bereder_kjeller_socket_1 domain: switch mode: single Loggen ser slik ut for bereder av: "Bereder av utløst av tilstanden..." kl 05:00:00 tror jeg stemmer, men berederen var da allerede på, og har stått på hele tiden. Noen som ser noe muffens?
  14. Gunnar-K
    Topp!
  15. Gunnar-K
    Har satt opp MQTT, og det virker fint mot Mosquitto, og integrasjonen i Home Assistant. Men hvilket dataformat er hensiktsmessig å bruke i HA? Som helt fersk HA-bruker lurer jeg på om det er noe ferdig jeg kan bruke, hvis jeg velger Home-Assistant under Payload i MQTT-oppsettet i AMS-reader?
  16. Gunnar-K
    👍
  17. Gunnar-K
    Det stemmer, trodde i min enfoldighet at den den kunne levere tilstrekkelig. Ikke så lett å se av databladet hvor mye den leverer. Trenger vel drøye 200mW for 8266.
  18. Gunnar-K

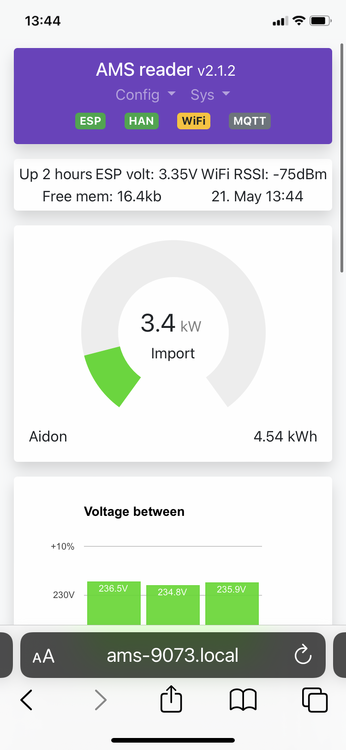

    Det fungerer😀 Plundra med å få kontakt med brukergrensesnittet fra telefonen. Fant det på riktig ip via Fing, men fikk ikke pinga. Prøvde deretter fra en pc, og da virket det. Muligens pga http vs https. Nå etterpå virker det fra telefonen også. Kan muligens være noe vakkel i kortet.. Ser ikke ut som det virker uten ekstern strøm, mulig jeg skulle ha koblet bort noe av kretsen for ekstern strøm vha f eks en jumper
  19. Gunnar-K
    Suksess! Ihvertfall flashinga, har ikke kobla til måleren enda. Problemet var muligens at jeg brukte en ikke-python versjon av esptool. Jeg fikk bla ikke kjørt erase_flash. Med python-versjon fungerte det med èn gang (etter erase_flash, og deretter write_flash).
  20. Gunnar-K
    Takker😀 Da må jeg sikkert erase_flash, og prøve pånytt. Skal prøve å velge Pow-U, om jeg kommer så langt.
  21. Gunnar-K
    Med hardwareprofil, mener du da noe du velger etter at du har fått logget på web-grensesnittet? Jeg fant bare èn .bin fil for 8266. Jeg har ikke andre lysdioder enn den blå som sitter på 8266. Mulig jeg lager et nytt kort for ESP32, og kanskje setter på noen lysdioder. Pluss muligheten for å (urk) rette opp noen feil som hadde sneket seg inn på utlegget🙄 Ellers vil jeg takke så mye for muligheten til å bruke programvaren din😀
  22. Gunnar-K
    Mens strømmen er på? Har brytere for GPIO-0 og RST, men jeg må holde nede GPIO-0 og så sette på strømmen for å sette i programmeringsmodus. Det virker ikke å holde nede GPIO-0, og så trykke og slippe RST.
  23. Gunnar-K

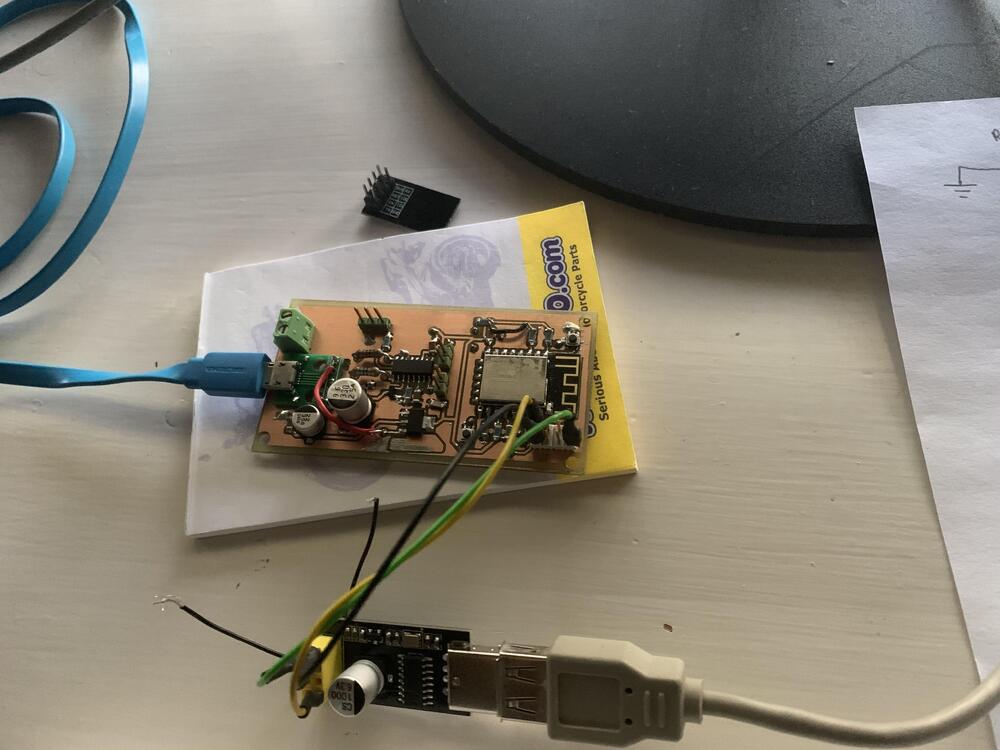

    Fikk endelig gjort et forsøk på å flashe diy-kortet mitt. Prøvde først å legge inn et web-server eksempel via Arduino IDE. Etter litt plundring gikk dette bra, og jeg kunne sette tilstand på to GPIO-pinner via et web grensesnitt. Så hardwaren og programmereren virker. Der etter prøvde jeg å legge inn @gskjold sin firmware vha esptool fra Linux. Etter litt mere plundring virket det som selve flashingen fungerte, men det dukket ikke opp noe AMS2MQTT ssid. Prøvde et par ganger til, bla eksperimenterte litt med opsjonene --before og --after. Satte bla --after til soft_reset, og da dukket plutselig AMS2MQTT ssid opp, og jeg fikk satt ny ip-adresse osv via web-grensesnittet. Men etter å ha valgt Reboot, skjer det ikke noe mere. kan ikke pinge den satte ip-adressen. Prøvde å flashe et par ganger til, men AMS2MQTT nettet dukker ikke opp igjen. Er det noe jeg har glemt skal tro? Det er kanskje en default GPIO-pinne som kan starte 8266 i AP-modus?
  24. Gunnar-K

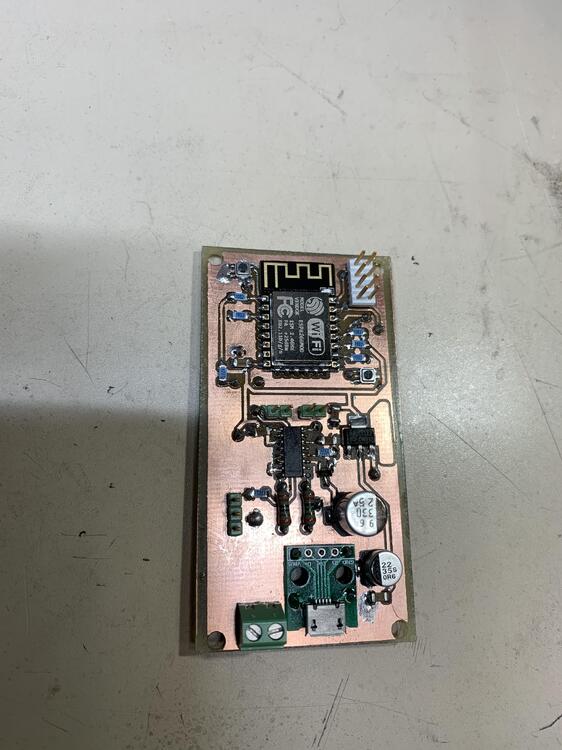

    Beklager evt kupping av den opprinnelige tråden.. Nå er kortet mitt ferdig montert. Tror det ble greit, bortsett fra en feil på utlegget som jeg måtte rette opp med en ledningsbit. Har hatt strøm på det, men har ikke hatt tid til å prøve å programmere det. Har montert ett kort, men har ett printkort til som ble brukbart.
  25. Gunnar-K

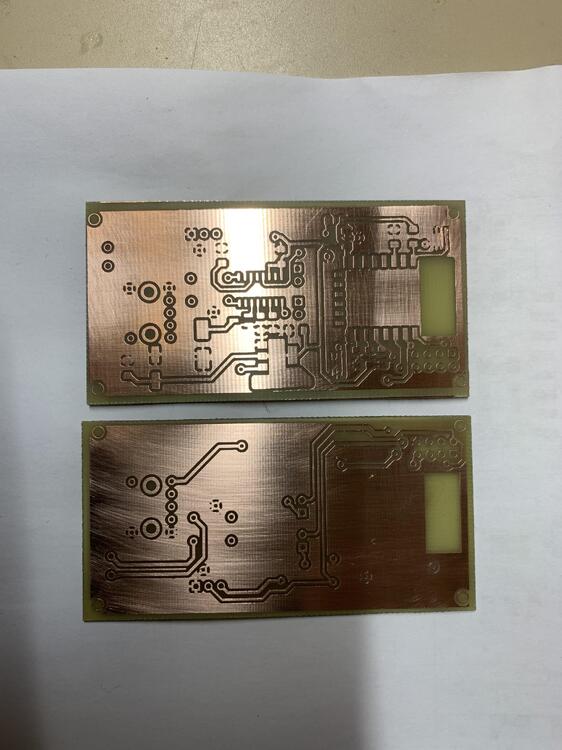

    Fikk etset noen kort i dag. Ingen suksess med Positiv20 spraylakken. Jeg har mistanke om at jeg blandet altfor sterk framkaller. Det gikk bare et sekund eller to, så så jeg lilla farge fra lakken flytende rundt i framkalleren. Noen sekunder senere var printkortet uten mønster.. Men jeg prøvde et par forskjellige av de gamle, store med ferdig resist, og en må nok være forsiktig med framkallingstiden. Nå tok jeg opp kortet fra framkalleren med en gang jeg så at lakken løsnet, og da gikk det bedre. Brukte Bungard-pulveret i stedet for vanlig kaustisk soda. Fortsatt litt porer i lakken, men lite skader på kobberet. Har en mistanke om at toneren kanskje dekker for dårlig. Mulig en kan sette litt bedre dekning i utskriftmenyen. Brukte folie for laserskriver for utskriften, se bilde. Nå er det bare å pusse kortene, bore noen huller, og lodde på komponenter 🙂
×
×
